Consertando um MP3 que achei no e-lixo

As pessoas jogam fora, e eu aproveito :)

Passeando pelo E-Lixo de um shopping aqui perto de casa, achei uma sacolinha de supermercado cheia de fios (muito uteis!) e tinha tambem um MP3zinho da Sony


Bonitinho, né? O antigo dono teve o cuidado de juntar o cabo (proprietario) ao aparelho, imaginando que alguem daria uso ao bichinho "apos a morte". Obrigado, seja la quem voce for :)

Cheguei em casa e abri o troço. Achei o problema de cara, era o conector do LCD quebrado. Observem na parte direita do conector, que falta um pedacinho


Olha ali a direita...veja que tem uma linha escura (abaixo da linha marrom que é o flat cable do LCD) e ela termina deixando 2 dentinhos descobertos. Essa linha escura é uma "alavanca" de plastico que prensa o flat cable contra os contatos do conector. Se apoiar ali naquele ultimo dentinho com a unha, ele volta a funcionar.

Depois de tentar varias solucoes, experimentei inserir um "shim" (calço) entre o dentinho de metal e o flat cable. Gambiarra DA GROSSA! :D

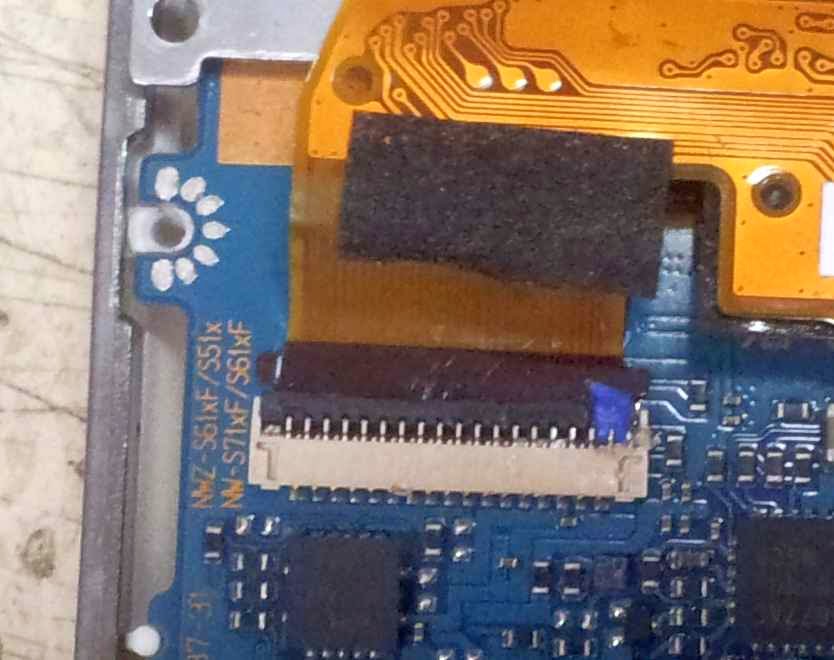

Tao vendo la a direita a pecinha plastica azul? É um pedaço de tubo de cotonete (!) seccionado longitudinalmente. Ficou um pedacinho de 0,5mm (aproximado) de plastico, forçando o flat cable pra baixo.

Resultado? Pride and Joy, brother...Pride and Joy :D


E viva o manifesto hacker, que diz que se voce nao sabe consertar, voce nao - realmente - possui o dispositivo :o)

Continuem consertando, pessoal! E nao esqueçam de escovar os dentes :)
