Como fazer um adaptador RGB para o Apple IIGS?

Agora que o Apple IIGS funciona, tem aquele problema que o video é uma droga...

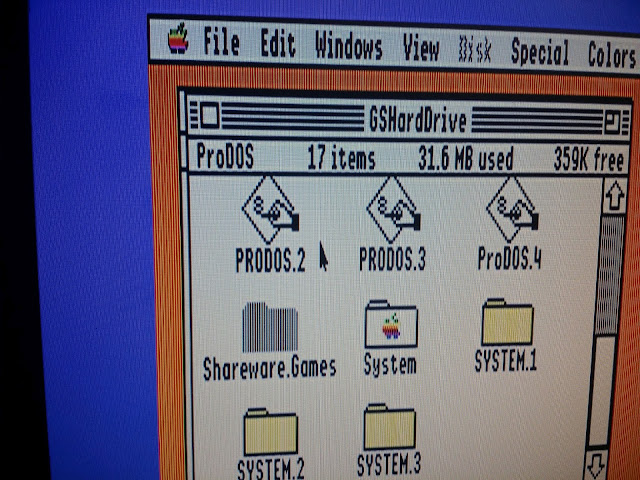

Tao vendo que lixo é a imagem num monitor LCD? Obvio, estou usando video composto em um M1721A


Que lixo :\

Mas o Tabajara tem uma solucao! :D

O CABO RGB TABAJARA! :D


Pra sua imagem ficar assim :o)



Melhorou "um pouquinho" né? :oD

Vamos aprender a fazer?
Precisaremos de:
  • Conector DB-15 mini ("vga") femea - o que tem furinhos
  • Conector DB-15 macho - O que tem pininhos
  • Capa plastica para conector DB-9
  • Capa plastica para conector DB-15
  • Um metro de fio, super bonder, solda, disposicao, café, etc.
Primeiro vamos colar uma capa de traseira na outra. A melhor forma de fazer isso é dar um pingo de cola de cada lado, juntar as capas fechadas, e depois que secar um pouquinho, separar. Ai encher de super-bonder ao redor. Claro, araldite (epoxy) é ainda melhor


Pela foto voce consegue ter uma ideia...

Depois, vamos ligar os conectores com o fio da seguinte forma:
(vou chamar o DB-15 mini de VGA pra ficar mais facil)
  • Pino 1 do DB15 ao pino 5 do VGA (GND)
  • Pino 2 do DB15 ao pino 1 do VGA (RED)
  • Pino 5 do DB15 ao pino 2 do VGA (GREEN)
  • Pino 9 do DB15 ao pino 3 do VGA (BLUE)
  • Pino 3 do DB15 ao pino 13 do VGA (Sync composto)

Esse cabo so serve pros monitores M1721A e M1921A, voce pode tentar em outros, mas dificilmente vai funcionar. Pelo menos agora voce sabe como ter uma imagem maravilhosa no Apple IIGS :oD

Posso fazer pra voce por R$ 50 + frete. Mas é muito facil de fazer, porque voce nao tenta? :o)

Grande abraço a todos, e nao esqueçam de clicar nos nossos anunciantes e compartilhar esse post nas listas e redes sociais. Quanto mais gente esse post alcancar, mais gente vai poder usufruir dessa informacao ;o)

4 comentários:

Daniel Quadros disse...

Acho que em alguns lugares onde está escrito DB-15 deve ser lido DB-9... Por exemplo, o pino 1 do DB-9 (GS) liga ao pino 5 do DB-15 (VGA).

Alexandre Souza - PU1BZZ disse...

DQ, a saida de video do GS é um DB-15, DB-9 so tem na porta de joystick...

Daniel Quadros disse...

Confusão minha. Olhei para a foto e achei que o DB15 VGA era um DB9...

Fabianojs disse...

Alexandre, pq dificilmente funcionaria em outros monitores? Por causa dos 15 kHz?
