Salvando o Hitachi MB-H1 do pai malvado (post de aniversario Tabajara)

Ola pessoal, Tabajara na area!

Esse é um post de aniversario. Serio! Porque hoje é meu aniversario :o) 44 aninhos de pura fudebagem. Nao sabe o que é fudebagem? Pesquise no google, vai se surpreender :o)

Quem quiser mandar presentes, o paypal é alexandre.tabajara@gmail.com :oD
Ou quem quiser apoiar o site (tamos precisando...) temos o https://apoia.se/tabajaralabs
Ou se quiser mandar um presente pra ca, me chama que eu passo o endereço :) O que importa, é mandar presente! :oD

No mais, aquela mesma ladainha de sempre, nao se esqueça de honrar nossos anunciantes, ser gente boa, escovar os dentes, etc :o)

Bem, chega de mendingar, vamos ao post! :oD

Ontem chegou brinquedinho novo, presente de aniversario do Sr. Dr. Paulo Maluf. Nao, nao é quem voces estao pensando O:)


Essa coisa fofa é um MSX1 daqueles bizarros, tipo os Yamaha tipo 1, porque tem ROM e RAM na mesma pagina. Porem tem um firmware dentro muito bacana. Eu nao vou repetir aqui as informações do MSX.ORG, vao la e deem uma olhada voces mesmos no brinquedo. Link.



Esse micro veio incompleto (presente nao se reclama), veio faltando a fonte que é um modulo que fica atras. Eu nao sei por que carambas fizeram esse micro bizarro desse jeito. Mas micro bizarro e MSX sao sinonimos. Completo, ele é assim ó:


Viram que tosco? :) Pior que com a fonte "no lugar" (claro, ela pode ser operada "fora do lugar") ela tampa a porta de impressora e as saidas de audio e video. Vai entender?! Poise. Foi um dos primeiros MSX fabricados, e teve dois modelos de teclado. O primeiro que é o que eu tenho e o segundo, que é esse vermelho. Observe as setas como sao diferentes!

A fonte liga num tosquissimo MINI-DIN 7 pinos ao lado do computador. Claro que esse conector deve esquentar dependendo do que voce pendura no slot...


Obvio, como tudo que jogam for...eh...me presenteiam, ou é impossivel de consertar, ou é impossivel de fazer funcionar.



Entao la fui eu descobrir a pinagem dessa fonte pra testar o bichinho e...

NAO EXISTE!

Nao existia :) Pq Tabajara faz, e Tabajara mostra :oD


Vamos gritar bem grande, pro google achar e nunca mais perder

PINAGEM DA FONTE DE ALIMENTAÇÃO DO MSX HITACHI MB-H1
POWER SUPPLY PINOUT FROM THE MSX HITACHI MB-H1 POWER SUPPLY
(vista por fora do computador, esse é o conector femea, ou a traseira do conector macho)

De nada :o)

Pois bem, o conserto nao começou por ai. Antes eu abri o micro e me deparei com essa imagem terrivel, de um computador torturado quase ate a morte


 Comparando com um computador original, voces veem que ja tem problema ali na area dos slots


Estao psicologicamente preparados?

Eu avisei.


Tao vendo aquela linha branca ali?


De outro angulo...


É isso mesmo que voces tao pensando.

O antigo dono desse micro METEU O ESTILETE NA PLACA!!!!!!!!!!!!!



Deve existir um lugarzinho reservado no inferno para pessoas que mutilam computadores fofos :\

E nao foi so isso nao, vejam embaixo da placa


Sim, ele tentou dessoldar os slots e o conector de cassete.

O_O

Bem, a gente pode imaginar varias coisas. Desde a escola que usava o micro para ensinar BASIC e nao queria que a criançada colocasse cartuchos de jogos, ou o pai zeloso que queria que o moleque usasse o computador pra programar e nao pra jogar. Mas era só cortar DUAS trilhas e tava resolvido. O cara deve ter entrado em modo full pistola enhanced turbo plus plus, e o resultado tai :\


Mas aqui é Tabajara, mano! A gente recupera (quase) qualquer coisa :o)

(sim RS, to pensando naquela tua video camera, 3 horas pra desmontar, 3 horas pra montar...O que a gente nao faz por um +3....quero dizer, por um amigo! :oD)

Primeiro eu retirei as "fitas" das laterais e limpei com MEK

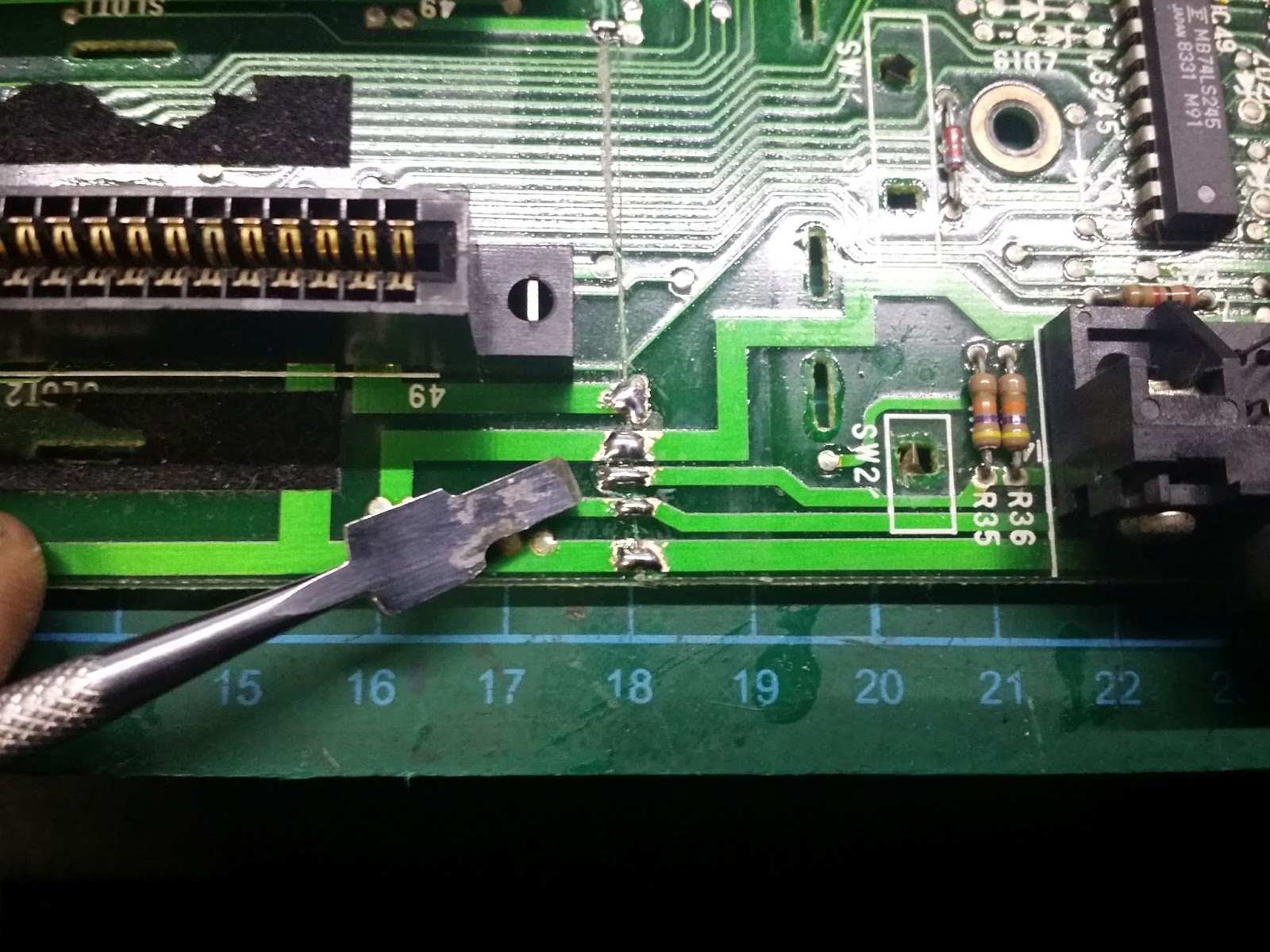

Depois, fui raspando as trilhas com meu raspador e cobrindo de solda


Pras trilhas grandes, normalmente só a solda resolve. Para as fininhas, dificilmente voce consegue emendar so com solda.


QUE ENTRE O FIO GAMBIARRA! :oD (musica incidental de fundo)


Remendei todas as trilhas, com calma, paciencia e precisao


Detalhe (porcamente) ampliado. Nao tem curto entre as trilhas, é um fiapo de poeira O:)


E ainda teve mais algumas abaixo do slot 1...


Depois de ressoldar os slots e o cassete...Apelei pra famosa fonte de bancada pra alimentar a placa. E...


Ops...


Ué?!

Ah poxa, esqueci o -12 volts. As memorias RAM sao 4416 (32K) mas as VRAM sao 4116...Porquice! :D


OPA!


Agora sim :oD

Apos conferir as ligacoes, posso montar novamente o computador. A fonte eu vou fazer depois porque depende de eu achar uma fonte pequenininha com 3 tensoes, e eu nao tenho nenhum plug MINI-DIN de 7 pinos no estoque. Vou comprar depois na Sta. Mas pelo menos agora eu tenho certeza - O MB-H1 está salvo e será mais uma das estrelas da coleção tabajara :o)

AGRADECIMENTOS:
  • Ao Sr. Dr. Paulo Sergio Maluf Jr pelo presentao de aniversario
  • Ao Sr. Dr. Claudio Picolo pelo grafico do mini-din
  • Ao grande monstro sagrado do macarrao voador (com molho de gorgonzola) por mais um ano de vida.
Mas nao tem video?
TEM VIDEO! :oD



Ate a proxima, pessoal! :o)
