sexta-feira, agosto 30, 2019

O defeito INEDITO do drive do Apple II (erro apenas no setor 0 de cada trilha)

Ola pessoal! Tabajara na area =)

Pra quem nao sabe, eu trabalho reparando o que hoje em dia chamamos de "retrocomputadores" desde quando eles eram novos. Sim, comecei com 14 anos, debaixo da tutela dos meus amigos Marcelo e Castello. E ate hoje eu trabalho com isso. E confesso que gosto =) Fora que se tornou um saber altamente desejado, em tempos onde retrocomputacao e retrogaming é algo TAO interessante. Muita gente diz que conserta, mas pouquissimos REALMENTE sabem consertar, e tem peças corretas e originais pra esses aparelhos. 31 anos fazendo isso nao é pra qualquer um.

Mas a gente ta sempre aprendendo

Essa semana um amigo la do Sul (tche) comprou um dos meus drives Horacio da Elebra. E claro, sempre que eu vendo alguma coisa, eu faço questao de testar e ter certeza que está tudo bem. Nao to aqui pra dar dinheiro pra correio a toa. Vai mas nao volta, igual a sopa do pica-pau



Peguei o drive, testei, tudo ok, aproveitei que tinha outro drive junto na pilha marcado "a reparar" e aproveitei o ensejo pra dar um tapa e faze-lo funcionar.



Primeiramente, o classico defeito dos Horacio - a sobreplaca onde fica o driver do motor de passo da cabeça, estava queimada. Se inverter o drive, ao inves do famoso 74LS125 que queima ao inverter o conector do floppy do Apple II, queima um ou outro integrado nessa placa. Um saco isso.


Alias é bom guardar as fotos dessa plaquinha, porque quando inverte o cabo do drive...Ploft! =) Era uma vez um 7425 =)



Depois, integrado com defeito aqui e ali, lubrificacao, cabeça limpa e...Drive funcionando. Só que na hora de fazer o teste do Locksmith...

(vou ficar devendo essa foto porque eu esqueci de fotografar, preciso consertar o drive e pra isso eu preciso achar um 7425...Aguardem.)

Alguem consegue me explicar porque raios so da erro no SETOR ZERO DE CADA TRILHA????????

Poise gente, nunca vi esse defeito. E no final das contas, drive futucado, era - pasmem - VELOCIDADE DO DISCO.

A velocidade regula nesse trimpot multivoltas, o cubinho branco com o pininho pra fora

O porque? Porque se o disco estava muito rapido, o LS6 gravava a trilha, ia ler a trilha de novo pra ter certeza que tava tudo certo, mas como o drive do Apple II é baseado em temporização muito estreita, quando ele ia ler o inicio do setor zero, a cabeça ja estava no meio do setor. Ai ressincronizava no setor 1 e continuava a leitura numa boa. Mas perdia o inicio do setor zero, e dava esse erro bizarro.

Ninguem é louco de acelerar TANTO o motor de um drive de apple como este estava acelerado. Por ter sido futucado, ai deu este defeito

Foi so regular a velocidade (ces nao sabem? Ja ja eu publico um video sobre isso, mas e so voce - estando em um ambiente iluminado por lampada fluorescente - LAMPADA INCANDESCENTE NAO VAI FUNCIONAR - ajuste o trimpot ate que na rodinha escrito "60" no floppy, estejam parados os quadradinhos. Isso chama-se disco estroboscopico)


Drive novo, de novo! =D

É cada uma que me aparece...31 anos mexendo com isso e aparece um defeito novo, veja so =)

Ate a proxima, pessoal! =D

sábado, agosto 24, 2019

Onde colocar um conector S-Video no Expert?

Ola pessoal, Tabajara na area!

Pra nao dizer que hoje nao postei nada, vamos rapidinho dar uma ideia bacana

No kit 2+ do Luis Luca (http://optotech.net.br/msx/) tem uma saida S-Video prontinha pra uso, e com uma qualidade de imagem muito boa

RGB é sempre melhor de usar =) Mas nem todo mundo tem monitor compativel, entao S-Video da uma qualidade MUITo proxima de RGB. Vale a pena usar. Só que no expert nao tem lugar pra colocar uma saida S-Video sem "estrupá" o gabinete...

...Ou tem?! =)


Olha ali no RF-OUT...Ideia boa, né? =D

Primeiro, voce vai precisar de um conector S-Video. Se voce conseguir o que tem o anel em metal, melhor. Porque ai voce solda na caixa do TA-2 e nunca mais tem problema de fixação


Primeiro retire o TA-2 do Expert, e solte os 4 pontos grandes de solda embaixo da caixa de metal, mais os fios do flat cable que sai de dentro da caixa de metal pra placa

Ai, retire o conector RCA que é soldado na caixa de metal. Encaixe por tras o conector S-Video


Se voce nao tiver conector de metal, pode usar o de plastico e soldar com araldite, ou ate furar a caixinha metalica e usar parafuso/porca

Ai, passado o conector, só prender no lugar e soldar COM CUIDADO


Depois solde os fios das saidas de video composto e S-Video, coloque a caixinha metalica no lugar e tenha um MSX com menos furos na traseira para conectores extras.

Uma EXCELENTE sugestao tambem é tirar o outro RCA e colocar um conector de teclado PS/2 para o adaptador de teclado PS/2 interno =D fica a dica ;) E o video composto voce liga no RCA inutil da "saida monocromatica" em cima da saida de audio =)

Fica a dica!

Nao deixem de conhecer nossos patrocinadores, e o meu canal do youtube

Ate a proxima, pessoal =)

sexta-feira, agosto 23, 2019

Transformando o MSX Panasonic FS-A1 MKII para MSX 2+ com 512k de mapper (SRAM)

Ola pessoal, Tabajara na area! =D

Desculpem a falta de textos. Infelizmente estou afundado em uma depressao que sisma de nao ir embora. Nao tenho tido vontade de fazer nada, de falar nada, só de ficar trancado  no meu quarto. Depressao é uma doenca muito grave e requer acompanhamento medico. Nao se esconda porque voce tem um problema. Peça leite! Peça ajuda! Antes que aconteça o pior.

Ok, desabafo dado, hora da mendigagem: Clique nos anunciantes ali em cima, por favor. É pouquinho mas pelo menos eu vejo que o tempo que eu gasto fazendo esses textos servem pra alguma coisa.

Beleza, desabafamos, mendigamos, hora do trabalho...

A Panasonic na minha opiniao faz os MSX mais legais. Nem sempre sao os mais bonitos (ola FS-A1ST!) mas sao maquinas muito bacanas e faceis de futucar. Obvio, MSX legal nao falta. Mas eu sou Panasonic de carteirinha. E aparecem muitos aqui pra mexer.


Esta semana, eu peguei um desses de um cliente que ja estava feito ha semanas, mas tinha que dar aquela "revisao de entrega", entao eu aproveitei pra fotografar a alteração pra 2+ e colocar o texto aqui pra quem quiser fazer.

Se eu faço? Claro que faço. Contacte-me no alexandre@tabalabs.com.br e discutimos preços e prazos.

Primeiro, vamos a modificacao pra 2+

Basicamente, o que precisamos é trocar o VDP pelo 9958 e mudar algumas ligações. O mapa "padrao" é:
  • Juntar os pinos 4, 20 e 27 do VDP 9958
  • Juntar os pinos 21 e 58 do VDP 9958
Claro, ninguem presta atencao nisso. A maioria dos fudebas ja conhece essa "receitinha" de cor, mas ninguem presta atencao no motivo de esses pinos estarem sendo trocados, muito menos observam se, na placa do micro, esses pinos ja estao (ou nao) ligados e como estao ligados

Pinagem do 9938:
No 9938, temos como pino 4 o /VDS, pino 20 o GND do DAC (conversor digital pra analogico) e no pino 27 o /LPO. Pino 21 é saida de video composto e pino 58 é VCC (+5V)

Agora a pinagem do 9958:
Ai ja muda um pouquinho. No 9958 temos como pino 4 o /VRESET, pino 20 continua sendo o GND/DAC, pino 27 temos o /HRESET e no pino 21 temos o VDD/DAC (+5V) e por fim, pino 58, VDD (+5V)

Pequeno parenteses:
VSS = "negativo" ou "terra". A corrente eletrica é movimentacao de eletrons, eletrons sao negativos, entao VSS = Voltage SOURCE. VDD = "positivo". VDD signfica Voltage DRAIN, ou seja, pra onde os eletrons vao. Cargas iguais se repelem, cargas diferentes se atraem. VSS (source ou fonte de eletrons) ----------> VDD (drain ou dreno de eletrons). Entenderam a terminologia meio confusa mas padrao?

Ok, voltando ao nosso mod...

Primeiro, vamos remover o 9938 com muito cuidado. Lembre-se que as trilhas brancas desenhadas no topo da placa sao feitas de tinta condutiva. MUITO CUIDADO.



O CORRETO ao instalar o 9958 é levantarmos os pinos 4 e 27, e ligarmos ao GND (pino 20). Da mesma forma levantarmos o pino 21 e ligarmos ao VCC (pino 58). Mas na maioria das vezes esses pinos estao em aberto ou ja estao ligados assim.

No nosso caso, por exemplo, o pino 21 do 9938 no FS-A1 MKII nao é ligado em nada! Porque ele gera o video composto (com muito mais qualidade que o encoder interno) na HIC-1 fora do VDP.

Porem, um dos pinos teve que ser literalmente LEVANTADO da placa, porque estava ligado ao VCC...estamos falando do pino 27


Vejam o quadradinho vermelho...

Todos os outros pinos estao desconectados ou ja ligados ao sinal que foi necessario. Entao, primeiramente eu coloquei um soquete com o pino 27 levantado


Tao vendo ali dentro do quadradinho vermelho, o fio azul ligado?

E embaixo do chip, fiz as outras ligacoes necessarias


Com isso, voce pode colocar o 9958 no lugar e bootar o MSX. Ele vai funcionar EXATAMENTE igual a antes, nao há diferença de codigo (neste caso) entre o 9938 e 9958. Entao, para testar seu mod, ligue o micro e veja se o MSX boota. Bootou, ta sussa. Proxima fase.

Agora vamos trocar o BIOS do MSX pelo BIOS do 2+. No nosso caso, por sugestao do Leonard Oliveira eu peguei o BIOS do FS-A1F (que é praticamente o mesmo computador), desabilitei a ROM interna de disco, ja que o A1F tem disquete, e no caso dessa ROM o Leonard ja tinha substituido o inutil Cockpit (aquele troço da panasonic que sempre entra antes do BASIC) pelo BASIC-KUN. Vou disponibilizar o binario da ROM no final do Post.

Primeiramente vamos remover com aqueeeeeeeeeeeeele cuidado a ROM original e colocar um soquete de 32 pinos no lugar, porem com os pinos 1, 2, 24, 30, 31, 32 levantados


A EPROM é a da esquerda. Ignore a RAM de 512K ao lado por enquanto, ja chegaremos la.

O motivo de ter colocado um soquete de 32 pinos (a rom original é de 28 pinos) é que podemos remover a EPROM e fazer alterações a vontade. Como nao tem EPROM de 28 pinos facilmente disponivel no mercado, o melhor é usar a boa e velha 27C010 e nao ter dores de cabeça.

A titulo de curiosidade, o esquema de ligacao é esse aqui , imagem retirada do site http://www.adsb.co.uk/bbc/adaptor.html
As ligacoes estao na imagem. Pra ficar mais facil, antes de soldar o soquete no lugar, faça as seguintes conexoes:
  • Ligar juntos pinos 1, 16, 24
  • Ligar juntos pinos 31 e 32, e ligar ao pino 28 na placa mae (ou qualquer ponto de VCC)
  • Ligar pino 2 do soquete ao pino 22 na placa mae
Essas sao as alterações. Nao esqueça de tirar o capacitor eletrolitico que está a frente da ROM e colocar um outro com as pernas maiores (veja na foto) pra ter espaço pra encaixar o soquete de 32 pinos. E um pedaco de fita isolante por baixo dos pinos extras do soquete, so por segurança. Afinal embaixo passam trilhas de tinta condutiva.

Com isso, pode colocar a EPROM e ver seu micro bootando 2+ =) Parabens! =D

Lembrando: Eu presto esse serviço e nao fica tao caro. Contacte-me em alexandre@tabalabs.com.br !!!

O post poderia acabar aqui. Mas pra concentrar as informacoes todas em um lugar só, vamos botar 512K de MAPPER RAM no bichao tambem? =)

Nao é uma tarefa facil. Pra voce fazer essa modificacao, vai precisar ser MUITO BOM de soldagem. Agora, MSX pra mim é fudebagem, é aprendizado, é evolucao. Otima hora pra voce aprender a soldar SMD.

Voce vai precisar de:
  •  Um chip de SRAM de 512K. Eu uso o AS6C4008, tem facil pela internet. Voce pode usar ate um de 256K. Ou de 128. Mas vamos fazer logo o "topzera da parada", afinal o trabalho que vai dar pra comprar um chip de menor capacidade, é o trabalho que vai dar pra achar o chip de 512K.
  • Um palmo de fio de wire-up x 5 cores diferentes. Ou da mesma cor, depende de voce
  • Super bonder
  • Soquete de 28 pinos
  • Dois transistores 2N3904
  • Dois resistores de 10K
  • 1 diodo 1N4148
Primeiro vamos tentar entender o que vamos fazer

Vamos conectar uma RAM no barramento do MSX da seguinte forma
  • A0 a A13 da SRAM ligados ao barramento de endereços do MSX
  • D0 a D8 da SRAM ligados ao barramento de dados do MSX
  • /OE da SRAM vai ao pino /RD do Z80
  • /WE da SRAM vai ao pino /WR do Z80
  • A14 a A18 da SRAM vao ligados aos pinos MA14 a MA18 do S1985
  • /CS da SRAM vai ligado ao pino do slot onde você quer alocar a RAM. No nosso caso, vai no slot 3.0 (slot 3, subslot 0)
Isso ai é suficiente para voce ter 256K de Mapper RAM. 256K porque para reconhecer 512K, o pino X5 do S1985 tem que pulsar no reset pra avisar ao micro que a linha MA18 esta ativa. Para isso, usaremos um circuitinho bem simples.

Como temos praticamente todos esses sinais ao lado da ROM do FS-A1MKII, basta removermos as soldas e colocarmos um soquete de 28 pinos ali. 28 pinos porque e MUITO MAIS FACIL apenas levantar os pinos da RAM e soldarmos os fios necessarios.

Os transistores, resistores e diodo vao pro nosso circuitinho de pulsar a linha X5 no boot. Mole, ne?

Mole nada, é um trampo dos infernos. Vamos começar

Ja soldou o soquete la? Entao vamos pegar nossa RAM e dobrar os seguintes pininhos pra cima:  1, 2, 3, 32, 31, 30, 29, 24, 22


 O resultado é esse:


 Assim, basta encaixar essa RAM  no lugar e soldar os fios da seguinte forma:
  • Pino 24 da memoria (/OE) vai ligado ao pino 21 do Z80 (/RD)
  • Pino 29 da memoria (/WE) vai ligado ao pino 22 do Z80 (/WR)
  • Pino 22 da memoria (/CE) vai ligado ao pino 16 de uma das memorias DRAM (o que é o sinal /CAS das memorias)
  • pino 32 da memoria (VCC) vai ligado ao +5 volts (na foto foi ligado ao pino 28 da ROM, que vai ligado ao +5 volts)
 Com isso, ja temos 64K no barramento. Se ligarmos os pinos 1, 2, 3, 30 e 31 a VCC ou GND (todos juntos, obvio) ja poderemos ver o micro bootando com 64K.

Mas e agora que a giripoca pia :(Agora vamos ligar os pinos 1, 2, 3, 30 e 31 ao S1985


Ta preparado pra fazer essas soldas?

Meu "aviso": Pra mim, que tenho larga experiencia em soldas SMD, é um porre fazer essas soldas. Se voce nao se garante, acho bom treinar em uma placa mae velha de PC antes de faze-lo no MSX =)

Vamos la:
  • MA14 (pino mais abaixo na foto) no pino 3 da memoria
  • MA15 no pino 31 da memoria
  • MA16 no pino 2 da memoria
  • MA17 no pino 30 da memoria
  • MA18 (pino mais acima na foto) no pino 1 da memoria


So isso. Com isso o MSX ja boota com 256K de RAM.

Recomendo FORTEMENTE que, apos soldar os fios e ter certeza que nao ha curto, colocar uma gota de super-bonder segurando os fios da placa, pra que eles NUNCA MAIS se mexam.

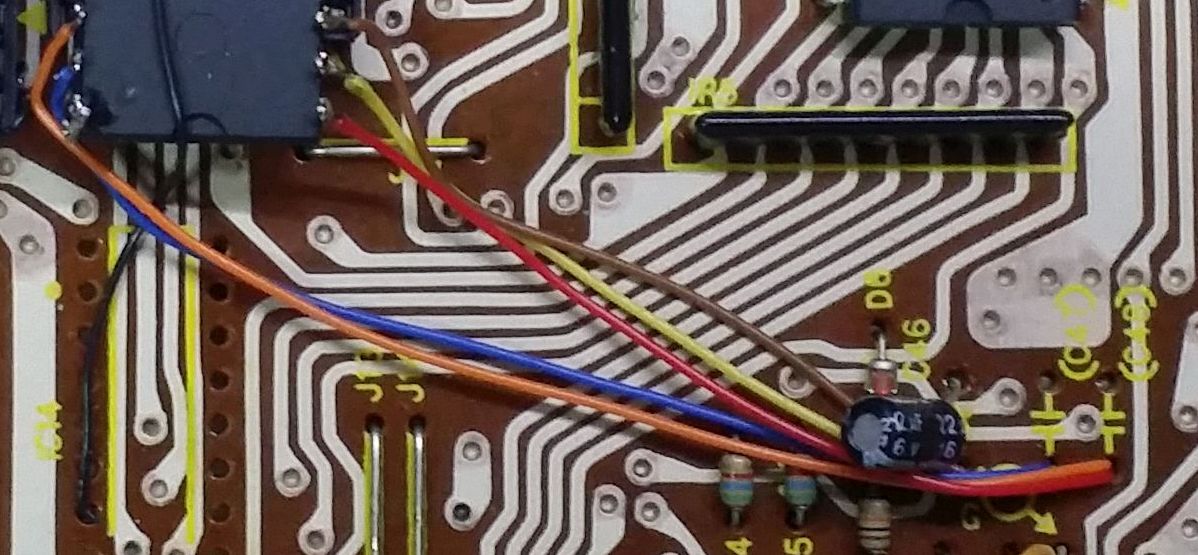

Os fios, eu passo pelos furos de 2 componentes que nao sao instalados na placa




Agora, vamos subir pra 512K?

Monte o seguinte circuitnho:


Voce vai ligar o /RESET no pino 26 do Z80. E o "Linha X5" no seguinte pino do teclado (!) do bichao


Pronto. Ao boot, ja devem aparecer 512K de RAM.

É isso ai pessoal, voce transformou seu FS-A1MKII de MSX2 para MSX 2+, e ainda colocou 512K de RAM nele. Pra mim esse micro é um dos MSX mais bacanas e versateis existentes. E por ser placa face-simples, é muito mais facil de modificar que o FS-A1F ou FS-A1FM que tem placas face-dupla com metalizacao de furo, portanto sendo muito mais dificil dessoldar os pinos do VDP.

Espero que voces tenham gostado do post. Me tomou 3 horas pra escrever isso tudo. Agradeço doações para incentivar meu trabalho e peço aquele famoso click nos anunciantes. Tambem, nao se esqueca de conhecer meu canal do youtube, e assistir meus videos. Ainda preciso de 1200 horas de exibicao para que meu canal volte a ser monetizado. E, sempre que eu tiver paciencia, tem artigo novo no site.

Ate a proxima!

SERVICO:
  •  Todas essas modificacoes podem ser feitas por mim no seu computador, me contacte em alexandre@tabalabs.com.br
  • Dou manutencao em videogames e computadores antigos. Contato pelo mesmo email. Nao deixe seu bem valioso nas maos de um curioso qualquer, tenho larga experiencia de mais de 30 anos de manutencao desses aparelhos. Desde quando eles eram novos!
  • A ROM necessaria para este upgrade está >>>AQUI<<<

quinta-feira, agosto 22, 2019

Miau, o peixinho dourado comeu um gato!

Ola pessoal!

Poise, faz tempo que nao escrevo. Acho que nao sirvo pra "provedor diario de conteudo". Tem ate muita coisa pra escrever, mas a realidade é que ultimamente nao tenho tido - pasmem - SACO pra escrever.

Hoje vou contar uma historia engraçada do meu carro, o Peixinho Dourado.

Meu carro é um Civic 2001. Carro velho SEMPRE da um probleminha ou outro. É o preço que voce paga por um carro top com banco de couro e cambio automatico que custa mixaria. E dessa vez, o problema foi no motor de arranque. O carro as vezes nao partia, por uma SERIE de problemas que acabaram condenando o automatico de partida e o contator da ignicao


Probleminha embaçado: Se voce ligasse o carro na chave, ele nao ativava o automatico da ignicao. Ou ativava e nao funcionava. Se voce fizesse um jumper do contato do automatico diretamente pra bateria, ele partia. Falta de corrente suficiente no pino do automatico.

Solucao correta: Outro comutador de ignicao por 300 reais

Solucao tabajara: Mete um rele e compra o contator no ebay por 40 cruzero.

E assim passam os dias...
