terça-feira, maio 13, 2014

12 volts é uma tensao sensual...

...porque fode com qualquer circuito de 5 volts :)

Longa historia curta: Fui entregar uma fonte que fiz pra um colecovision, o cara me pediu pra instalar. Eu, morto, inverti 5V e 12V. Resultado? Torrou a placa.

Ok, tirei a placa do meu colecovision, mandei pra ele, fiquei com a placa queimada. Ai peguei a (agora minha) placa pra consertar. Queimou TUDO. Troquei quase todos os integrados.

Como eu sei que voces gostam de ver nerdgrafia, toma la as fotos :o)


Primeiro, arranquei os integrados principais. Quase todos ruins. So salvou o VDP



E tomes-lhes soquetes-lhes na placa...



Tinha que salvar o VDP...50 pau na Crystalmax!

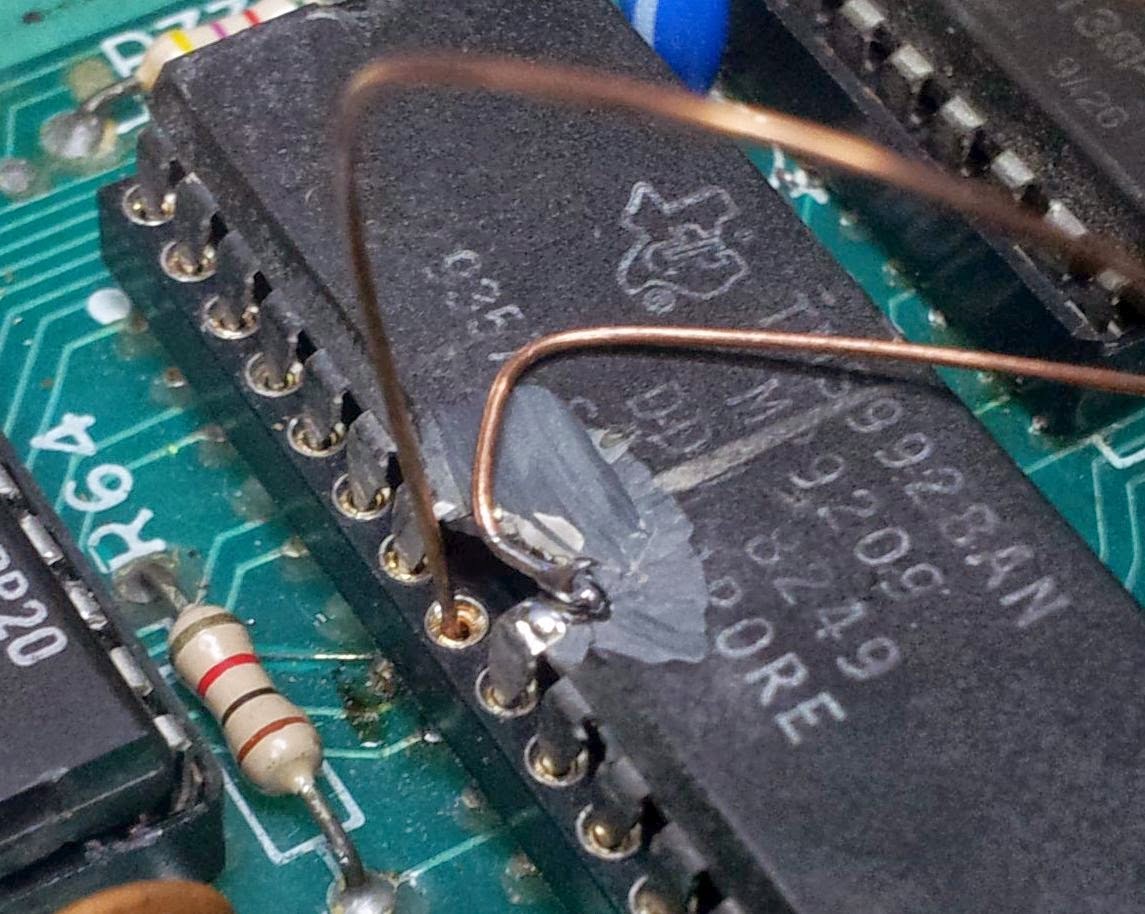

Detalhe da gambiarra no VDP :) Quebrou um pino, ai lixei o bicho ate achar a trilha do pino faltante!



Precisava comprar dois TTLs, o chip de som e um cristal da frequencia correta, mas ja dava pra testar... A placa foi modificada pra usar EPROM no lugar de ROM (olha os dois jumpers ao lado da EPROM)



Ebaaaaaaaaaaaaaaaa! Ligou! :D



Modzinho basico pra dual boot bios. O bios modificado pula aquela tela escrito "COLECOVISION"



Saida de audio tambem




Tai o resultado :)
