Reparo do famoso defeito do M1721A

Ola pessoal! Tabajara na area!

(UPDATE: O post de amanha ja ta pronto, mas sai mais cedo a hora que tiver pelo menos 500 visitas individuais e 100 cliques nos anunciantes...vamos ajudar? :D )

Primeiro, aquela mendingada basica do inicio de todo post: NÃO ESQUEÇAM DE CLICAR NOS NOSSOS ANUNCIANTES!!!!!!!!!!!! A merrequinha que entra é muito importante pra ajudar o Tabajara a trazer novidades pra voces. Claro, sempre aceitamos doações...de material, grana, qualquer coisa. Entre em contato conosco!

Mas nao to com muita paciencia pra mendingar hoje nao. Vamos direto pro artigo :oD

Você tambem foi sorteado com o famoso problema do M1721A / M1921A???


Esse defeito (ou o monitor nao ligar) pode ser duas coisas. Ou seus capacitores da fonte secaram e perderam a ação, ou o chip de audio do monitor entrou em curto. Ambos os defeitos sao muito comuns. Entao vamos falar primeiro dos capacitores.

Os capacitores da fonte tem "vida util", a qual nao pode ser facilmente determinada. Normalmente eles "secam" o eletrolito e ficam "cabeçudos". Vide a foto abaixo


Da pra perceber a diferença entre o capacitor da esquerda e o da direita? :o)

O dificil é chegar neles. Vamos aprender a faze-lo entao.

Primeiro, vamos tirar o pé do monitor



Tirar esse pé é uma tarefa desgraçada. Mas tem que tirar, basta puxar na sua direção. É DURO PRA CARAMBA, mas eventualmente ele sai


Ai basta tirar esses 4 parafusos

Eu vacilei, nao tirei foto. Mas há 4 parafusos atras do monitor, abaixo do "LG" impresso na tampa traseira, e varios parafusos ao redor do monitor. Nao se esqueça de remove-los.

Depois, use um pedaço de plastico, uma regua ou preferencialmente um "spudge" como o da foto abaixo, para abrir a tampa


Essa ferramenta facilita tirar as travas da lateral (e não marca o plastico do monitor)


E com isso, voce remove a tampa traseira. Cuidado que há um fio que liga o painel superior a placa de circuito


Aproveite pra ressoldar a placa do painel. É muito comum quebrar as soldas nessa placa, e os botoes nao funcionarem direito


Retire esses dois parafusos para sair essa tampinha lateral


E depois retire os conectores das lampadas que ficam por baixo dessa tampinha


Agora, retire esses dois parafusos pretos. Com isso voce solta o "chassis" do monitor, com a placa de controle e a fonte


O monitor tem alguns adesivos condutivos (os quais eu acho completamente desnecessarios), retire-os tambem


Com muito cuidado, retire o cabo de dados do monitor. Se voce nao sentir segurança, pode tentar deixa-lo no lugar, mas tirando fica mais facil. Aperte as travas metalicas laterais e puxe-o na horizontal


Retire tambem os conectores do painel de controle, alto-falantes e sensor IR/Led de power on


Pronto! Voec vai remover a placa da direita, que é a fonte.


Essa é a placa da fonte


Esses sao os capacitores que vamos retirar

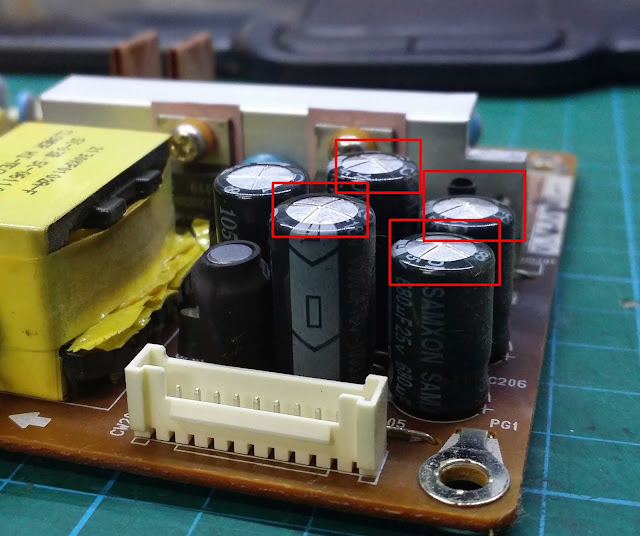

Observe dentro dos retangulos vermelhos, como os capacitores estao estufados


Retire todos os 5 capacitores com cuidado



Sao 5 capacitores de 1000µF x 25 volts, 105 graus (ou seja, low-ESR). Nao compre os de 85 graus, compre os de 105 graus. Senao vao durar pouco.


Solde-os no lugar, prestando atencao onde é o positivo e o negativo. O negativo dos capacitores tem a faixa branca e o sinal de ( - )



Pronto! Monitor novo, de novo! :D


5 comentários:

DVM - Delphi Virtual Machine disse...

Olá.
Tudo bem Taba?
Os capacitores tem alguma indicação de ESR?
Euclides.

Rafael Santos disse...

e o c204 está sorrindo kkkkkkk só pra descontrariar gostei da dica do curto do ci do Som este eu nao sabia vlw pela dica

Cleilton Farias disse...

Estou achando que o meu monitor está esquentando. Você acha que é viável adaptar um cooler dentro dele?Se sim, você me indica onde?

Marcelo Eiras disse...
Este comentário foi removido pelo autor.
Marcelo Eiras disse...

Os cinco capacitores são:

2 capacitores de 1000uF/25V
1 capacitor de 1000uF/16V
2 capacitores de 680uF/25V

1000uF/16V pode se substituido por um de 1000uF/25V.

Mas os dois de capacitores de 680uF/25V podem ser substituidos por de 1000uF/25V?
