O Spectrum TBBlue Plus - Tutorial

Ola pessoal! Tabajara na area :o)


Primeiro, a choração de magoa de sempre: A coisa ta dificil, nao se esqueçam de honrar nossos anunciantes, deem aquela olhadinha no site deles, isso rende uma merrequinha pro Tabajara, e ajuda a trazer material pra gerar conteudo de qualidade no site.

Conheça tambem a minha vaquinha no APOIA-SE. Pague uma esfirra (ou uma pizza :D) por mes pro Tabajara, nao custa nada e ajuda MUITO aqui. O link é:


Vem novidade boa ai: Vou retornar com força total a area de manutenção de retrocomputadores e videogames. Mas isso é assunto pra outro post. Ainda leva um ou dois meses, mas esta sendo necessario para profissionalizar o serviço, para servir melhor a voces.

E antes de começar, uma informação muito importante: Qualquer foto, se voce clicar, ela aumenta. Entao se voce quiser ver detalhes, basta clicar nas fotos.

Entao vamos la, O Spectrum TBBlue Plus!

Ha muito tempo eu comprei do amigo Severino uma placa VTrucco, das primeiras. Essa placa estava guardada ha tempos. Pra montar essa placa, eu queria um gabinete de Sinclair Spectrum Plus


Demorou um tempao pra conseguir um gabinete em excelente estado. Quando consegui, faltava tecla, precisava trocar a membrana, nao tinha os pes (ou tinha os pes e nao tinha as molas, nao lembro). Resumo, tive que comprar tudo fora do Brasil na Dataserve Retro, esperar chegar, compor o gabinete "completo" e...esperar ter saco :o)

Um dia bateu a vontade e eu falei "Vamos lá!"

Conto aqui essa historia pra voces, aproveitando pra fazer um "mini tutorial" de como instalar a sua placa VTrucco em um gabinete de Spectrum Plus

Se tem como fazer diferente? OBVIO! Mas eu tentei fazer de um jeito que - acredito eu - fica legal pra todo mundo. Entao de uma lida, se voce preferir outro caminho, va em frente!

A jornada é a recompensa ;o)

1 - Preparando o terreno
A primeira coisa que voce tem que fazer é testar seu Plus, principalmente o teclado. Recomendo voce deixar de ser pao duro e comprar logo uma membrana NOVA. Sites como o Dataserve Retro ou o SellMyRetro tem essas membranas de otima qualidade. Monte o gabinete inteiro, confira se nao estao faltando as molas dos pes, teste todas as teclas em uma placa de spectrum, TK90X ou o proprio TBBlue, e ai sim, comece a comprar o que falta.

Para fazer o mod "do meu jeito", voce vai precisar de:
  • Um pedacinho de placa "furadinha" (placa padrao)
  • Dois botoes (chaves tacteis) 90 graus (ou seja, ela é em "L") com no minimo 9mm de eixo
  • Um soquete de cartao SD tamanho "normal". Nao é o mini-SD ou o micro-SD
  • 10 fios com o conector "dupont" ou "kkzinho" como chamam aqui crimpado na ponta
  • 1 capinha "dupont" pra 2 fios
  • 1 capinha "dupont" pra 3 fios
  • 1 capinha "dupont" pra 6 fios
  • 1 interruptor de 6 pinos de pressao (o que tem o eixo azul, vide fotos) caso o seu gabinete tenha vindo sem a chave de reset igual ao meu
  • uma barra de pinos de 90 graus (normalmente elas vem com 40 pinos e voce corta)
  • Uma chave L-D "mini". A chave tamanho normal tem uns 2 cm de altura,
  • Um par de conectores para a chave L-D (ai depende da chave que voce comprar)
  • Um resistor de 330R (e um led de 3mm da cor que voce quiser, se o led do seu gabinete estiver quebrado)
  • Fita dupla-face "espuma" branca 3M
  • Super-Bonder ou semelhante (eu uso Tek-Bond 793 que é infinitamente mais barato)

Obviamente voce vai precisar das "ferramentas de praxe". Dremel, disco de corte, broca de 3mm, broca de 4mm, broca de 5mm, fresa de ponta (ou lima rotativa), solda, alicate, chaves, etc.

2 -  Medir e cortar, é só começar


Primeiro vamos alinhar a placa (mais ou menos) com os furos do gabinete, assim a gente sabe o que e aonde cortar.

Podemos marcar com caneta pilot, eu uso azul (ou vermelho) que sobressai a mais no plastico


Esse nao vai ser um tutorial de furação e corte de plastico. Te vira :o)


No final fica mais ou menos assim. Mas observe que o cartao SD pega na "caixa" do pe esquerdo, e que eu tive que aumentar os furos da placa. Vou mostrar por que, primeiro veja como ficou o corte da traseira


Nao fica a coisa mais bonita do mundo porque nao tem muito jeito. Mas pra mim esta aceitavel.

Sobre os furos da placa: Minha placa é uma dos "prototipos". As placas escrito "2015" sao pre-producao, as placas VTrucco vendidas normalmente tem escrito 2016. Entao a minha tem algumas coisas diferentes. Uma delas é a furação pros parafusos. Tem que aumentar o furo. Pra isso eu uso a lima rotativa.





O furo tem que encaixar nas reentrancias da placa. Sem isso sua placa vai ficar "sambando" dentro do gabinete. Nao Bom®

Nesta placa nao tem os botoes laterais do NMI e da Multiface. Voce tem que caça-los na placa, sao os pinos 89 e 90 do FPGA, de acordo com o Trucco. Nesta placa ficam aqui ó:


Nos dois resistores azuis, o de cima é NMI (entra no menu da DivIDE) e o de baixo o "botao magico" da multiface. Se a sua nao tem esses dois resistores e o fio ligando-os a 3v3, nao esqueca de incluir.

O botao de reset teve que ser adaptado.


 Corta um pedacinho aqui, lixa um pedacinho ali...


O poste (preto) atras do botao tem que ser cortado no sentido vertical pra aumentar o espaço pro botao. O eixo azul do botao tem que ser lixado dos lados, pra caber perfeitamente no furo. Uma gota de adesivo e pronto, ta resolvido o reset. É só soldar os fios.

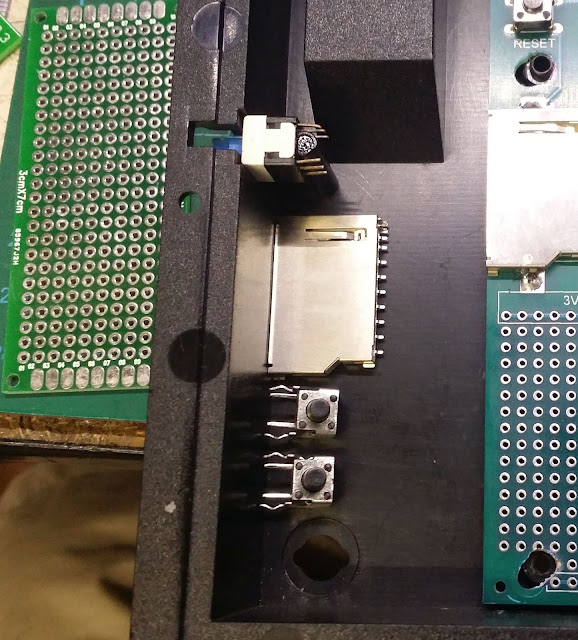

Agora vamos pegar os botoes e o soquete de SD, para calcularmos o espaço disponivel


 Ta sussa! Só soldar na placa, faremos as ligações depois


(se voce contar os furinhos, da pra ter uma ideia de como cortar/soldar sua placa. Essa placa ai é dupla face, voce nao vai achar aqui no mercado, talvez no Mercado Livre. Se puder comprar dessa, melhor. Senao, compre a face simples e vire o lado do cobre pra cima)

Com a placa ja com o conector e os pinos soldados, hora de fazer os furos no gabinete


Eu medi por dentro (marquei com a caneta) e fiz os furos dos botoes com uma broca miuda, e um furo em cada lado do retangulo do cartao SD com a broca de 3MM. Ai foi so cortar entre os dois furos do retangulo com o disco de corte, e ir aumentando os furos dos botoes AOS POUCOS ate ficar num diametro que os eixos ficassem livres.

3 - Vamos soldar fio!


Agora que a placa encaixa no lugar, basta soldar os fios. Os conectores eu usei pq eu sou fresco. Mas voce pode soldar os fios direto nos resistores e nos furinhos do conector pra cartao SD





No final fica um trabalho limpo. Nao esqueça de soldar o conector do reset tambem


Quase no final :) Ufa!

Agora vamos pra chave liga-desliga


Esse corte eu fiz 4 furos de 3mm na vertical, e fui abrindo pros lados com a lima rotativa


Por dentro eu cortei a trilha que ia da saida do soquete de alimentacao pra entrar no regulador, e soldei dois fios com terminal faston mini na ponta. Assim eu podia encaixar e desencaixar da chavinha quando quisesse tirar a placa da caixa

Ah, faltou o led. Bastou soldar um par de fios no led, e na placa um resistor de 330R do 5VCC a um dos pinos, e o outro pino a GND


Assim quando for tirar a tampa, nao precisa dessoldar nada

4 - O resultado final





5 - a "cereja do bolo"

Recebi da Retronics (loja do ebay) da Polonia um par de capas que eles fabricam para varios computadores. No meu caso veio pro ZX Spectrum e para o Plus. Olhem QUE COISA LINDA




As capas sao grossas e INCRIVELMENTE TRANSPARENTES. Feitas com PET de melhor qualidade e, garante o fabricante, nao amarelam. Recomendo dar um pulinho na pagina da Retronics e conferir de perto. Nao sao muito baratas para importar pro BR, mas valem cada centavo. Eu vou tentar comprar capas para todos os meus computadores :oD

Bem pessoal, é isso ai. Nao se esquecam dos nossos anunciantes, de compartilhar essa publicação e de, se possivel, conhecer nossa vaquinha no APOIA-SE, que me ajuda MUITO a trazer mais conteudo de qualidade pra voces. Gerar conteudo pra esse site nao é barato, toma tempo, 10 ou 20 reais por mes nao vai fazer falta pra voce, nao é? Pague uma esfirra pro Tabajara, contribua na nossa campanha! :o)

https://apoia.se/tabajaralabs

Um grande abraço e ate a proxima! :D

Ah, nao, nao acabou.

Eu gostaria de dedicar esse post e essa montagem, aos meus amigos Fabio Belavenuto e Victor Trucco. Se voce anda numa caverna ultimamente, nao deve saber, mas nao apenas o TBBlue é obra deles, como tambem o incrivel Spectrum Next. Eles sao a prova que a gente pode ir mais longe, que nosso conhecimento pode ser amplo, e que voce pode realizar o sonho que voce quiser

Procure ler sobre o Next, e pense nessa historia quando voce falar "Nao da pra fazer"
