quarta-feira, fevereiro 28, 2018

E o Clonecovision agora tem cor

Finalmente!

Apos passar um perrengue danado por um zener danificado, 2 diodos que eu esqueci de por no protoboard, e mais um monte de pequenos detalhes de erro de fase e datasheet incompleto...

(mas antes, nao esqueçam daquela visita esperta aos nossos anunciantes ai ao lado/em cima, é muito importante...assim como tambem compartilhar esse post nas suas redes sociais!)


Ebaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa! :D

Demorou pra chegar nisso ai.

Primeiro, a dificuldade do datasheet. Que nao explica praticamente nada e nao tem circuito de exemplo.


Observem que nao ha orientacao praticamente nenhuma, nem circuito exemplo. La em cima no pino 8 por exemplo...NTSC é nivel alto ou baixo???

Segundo, o proprio esquema que eu peguei, que so tem a versao PAL (que nao é M). Seguindo o circuito abaixo, para NTSC voce precisa de:
  • Tirar toda aquela parte do 74LS74 do pino 8 e aplicar 5 volts ali
  • Tirar toda a traquitana do pino 3 e aplicar a parte do circuito do cristal no datasheet (acima, 2 capacitores de 150pf, o cristal de 3.579545mHz e o trimer de 33pF, nao precisa do cap de 10pF)
  • O resistor do pino 2 ao pino 14 tem que ser de 680R. O capacitor variavel nao e necessario, pode ser um capacitor fixo de 33pF
De resto, o circuito funciona perfeitamente em NTSC. A performance é bem razoavel pela simplicidade e pelo custo.  Lembrando que esse trechinho do esquema é de um VG8010 da Philips, MSX1 com o mesmo VDP.


No final, ficou essa bagunça de fio em cima da minha mesa


No canto superior esquerdo, é o "control pad" que eu fiz para poder testar o ClonecoVision.

Isolando os modulos...Essa é a parte que converte o sinal de componente para composto


E aqui o resto do videogame

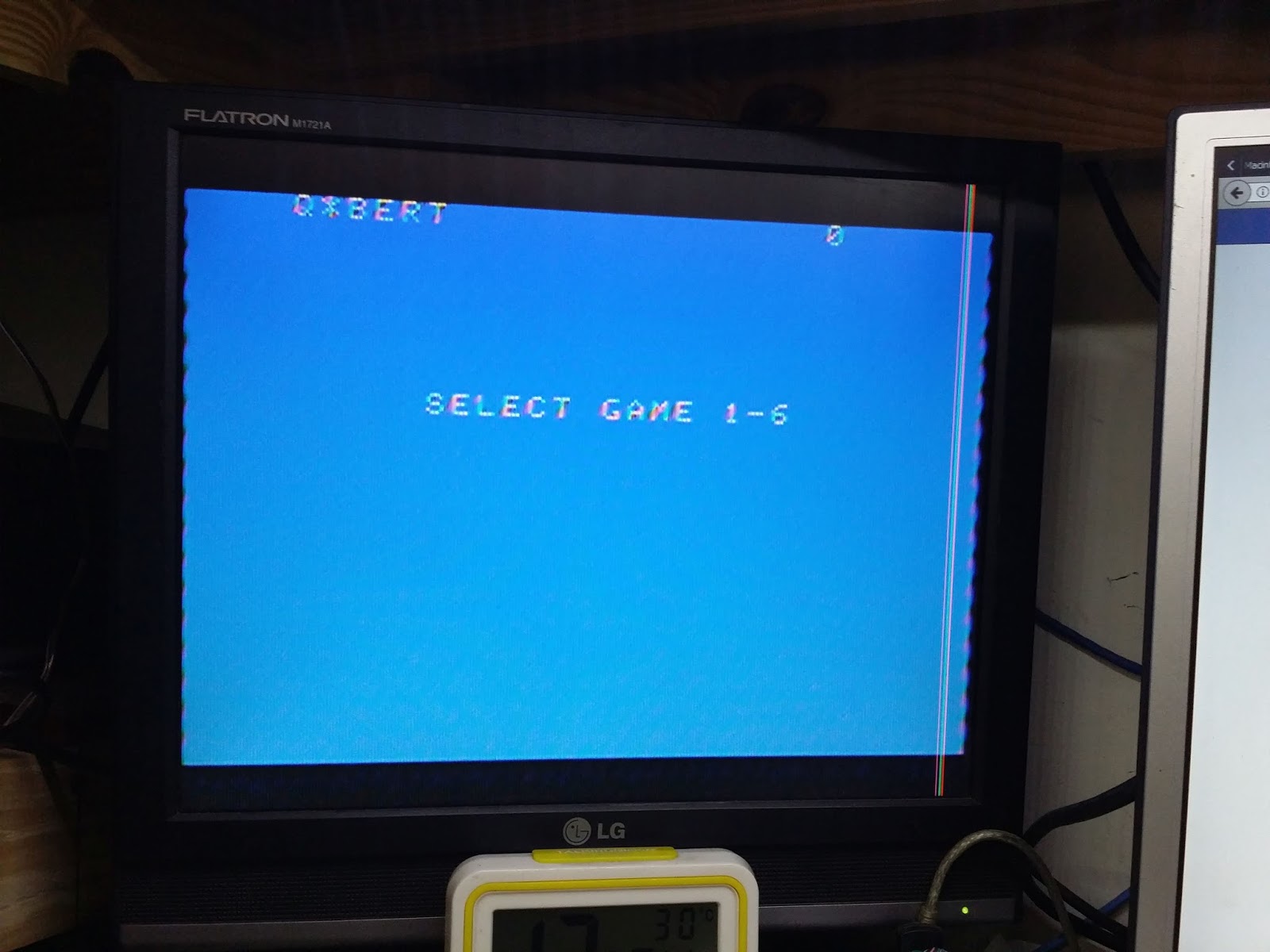

O resultado ficou bacana. Aqui estao algumas telas ja com cor




Proximo passo? Desenhar o esquema, fazer a placa de circuito impresso e, em breve, oferecer pra galera :o)

Ate a proxima, pessoal!
