O MSX Sony HB-F900 que não aceitava cartuchos...

Ola pessoal, Tabajara na area! :oD

Mais um dia, mais um retrocomputador consertado :) Hoje é dia do Sony HB-F900!




Mas primeiramente, eu vou mendingar, e hoje vou mendingar MESMO!

O Tabajara Labs (e nao apenas o Tabajara) precisa da ajuda de voces. Recebi uma doação FANTASTICA de um apoiador, que está chegando ;a de fora pelo correio. Ja está no Brasil, só que precisamos da misera quantia de 1200 reais pra pagar os impostos. É material de MSX e ferramental, que vao engrandecer pacas o blog. Alguem pode ajudar a gente a tirar os brinquedos das garras da receita? Voce pode contribuir pela minha conta (Caixa Economica), pelo Apoia-se, pelo paypal, ou ate mesmo receber o boletao da receita e pagar. Quem topa ajudar? Qualquer 10 reau faz diferença, ajudem o Tabajara a receber seus brinquedos :o)

E nao esqueçam da campanha do APOIA.SE:



Claro, tem tambem os anunciantes la em cima, clique nos banners dos anunciantes e conhecam seus produtos. Essa merrequinha dos clicks ajuda pacas a pagar as contas :o)  Agora pra nao perder 20 dolares a cada 100 dolares ganhos pelo site (ta dando uma media de 50 dolares/mes, voces estao muito fraquinhos nos cliques :( ) eu coloquei o limite de saque em 300 dolares. Ou seja, ja tem 100 la, voces vao ter que clicar ate atingir 300. Ajudem o Tabajara! :oD

Ok, ja mendinguei, agora vamos ao artigo...

Como eu disse la em cima, mais um dia, mais um computador antigo trazido dos mortos :o)

Pra nao citar nomes (eu nao sei se eles querem ser citados) um fudeba estava vendendo um computador, outro fudeba comprou. So que o computador estava com um defeitinho muito curioso - Nao funcionava nenhum cartucho, seja no slot frontal, seja no traseiro. Defeito incomum, né? Vamos pegar o burro pelo chifre, e vamos conhecer mais esse msx incomum, belo e CARO :oD

Antes, vamos falar um pouquinho desse micro diferentao?

Este micro é um micro especifico para uso com videoproducao, feito pela sony. Sao 2 modulos, um é o MSX normal, o outro é toda a parte auxiliar de video

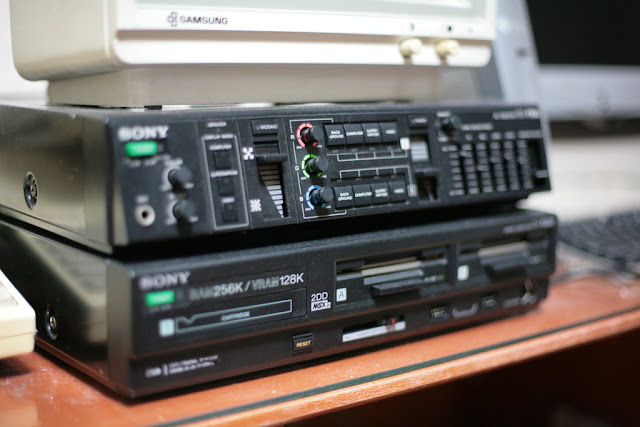

 Nesta foto vemos embaixo o computador, e em cima o modulo de mixagem de video.


 Desde ja, uma dica; os modulos sao interligados por um cabo com conectores CENTRONICS-50 pino a pino. Ou seja, qualquer cabo centronics SCSI funciona perfeitamente para interligar os dois micros. Se voce tem os modulos e nao tem o cabo, ja sabe como encontrar por mixaria aqui no Brasil :o)


Esse micro tem uma peculiaridade, ele é feito para ser usado com um modulo de mixagem de video, que lhe permite "superimpor" o video do MSX em um video interno.

Nosso grande amigo Emiliano Fraga fez um video interessantissimo sobre o funcionamento do conjunto


 Infelizmente o micro que veio pra reparo so tinha o modulo MSX, mas mesmo assim, foi diversao garantida :oD

O bonitao é esse aqui


Primeiro eu vou contar como foi o reparo, e mostrar um pouco de retrocomputerpr0n. Depois eu digo como cheguei no problema, ok?

O defeito, nenhum cartucho era reconhecido. Entao vamos tirar a tampa e ver o que tem dentro


 Equipo profissa. Fonte de qualidade, par de drives, construção excelente. Sao varias placas (embora só costumamos contar 2 porque é a placa de saida de video e a placa mae)


 E equipo profissional, principalmente da sony, tem essa vantagem de ter o fundo removivel. Entao voce pode mexer na placa mae, sem ter que tira-la do lugar. Tirando essa tampa, o micro fica com a parte de baixo exposta


Olha so que pratico :o)

Entao, com a placa mae a mostra, eu vi a entrada e a saida dos buffers de barramento/dados/sinais de controle e tava la, alguns estavam entrando mas nao estavam saido. Alguem deve ter enfiado um cartucho bichado em um dos slots e ploft. Queimou.

Mas ja explico como cheguei a essa conclusao, deixa terminar a desmontagem

Pra retirarmos a placa-mae, podemos apenas tirar os 6 parafusos da placa e soltar os conectores, mas eu queria dar uma fuçada no resto


Primeiro tiramos o cabo de dados dos drives, e os cabos de alimentacao. Aqueles 4 parafusos atras dos drives sao os que os mantem presos. É legal tirar os parafusos e essa barra, porque e MUITO COMUM a barra que suporta os drives amassar, e os drives ficarem levemente inclinados na frente do micro. Fazendo isso voce endireita a barra e os drives ficam bonitinhos. Aproveite pra limpar as cabeças, e esses drives NAO usam correia.


Pra tirar a barra, só tirando os dois drives


Tao vendo como ela ta torta?


A titulo de curiosidade, a fonte do equipamento. NORMALMENTE nao carece recapear esta fonte, fica a dica tambem.


Para remover a placa mae, alem de desconectar os varios conectores, voce precisa dessoldar esse cabo coaxial cinza no meio da foto. Anote bem as conexoes dele para nao se confundir depois. Essa e a placa de saida de video.


Essa e a nossa placa mae. Tem coisa pra caramba, ne?

Eu tirei fotos dos "quadrantes", boto aqui para voces a titulo de curiosidade





O problema? Tava aqui ó...


Eu vou tentar explicar a questao para leigos. Para os iniciados, de bater o olho ja entendem o esquema.

Esse micro é todo protegido (coisa que muito MSX nao é). Podem ver que todos os sinais do barramento de endereço, dados e controle, sao bufferizados, ou seja, tem uma pecinha que "reforça" o sinal quando passa por ela, e ajuda a - se der alguma encrenca e algo 'retornar' pro computador - proteger o que está atras dela. E sim, eu sei que a parte dos buffers de dados nao esta nesse esquema :o) Entao a primeira coisa que eu fiz quando vi que os cartuchos nao estavam sendo reconhecidos, foi passar o scope na entrada e na saida dos ICs que bufferizam os sinais. Encontrei dois sinais na entrada dos buffers, com 0 na saida.

Ai, reparar foi facinho :o)


Pelos soquetes ja da pra ver, né? Um par de 74LS367 com defeito :o)

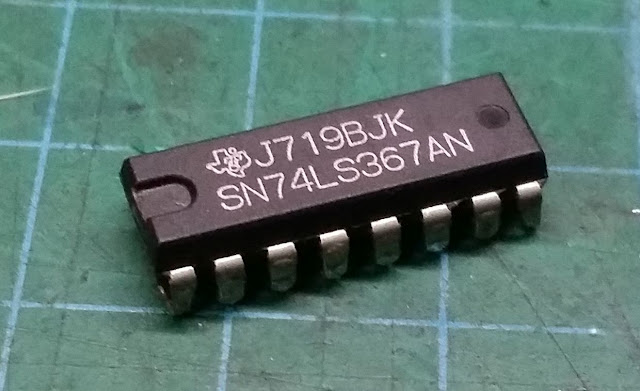

RIP SN74LS367 :o)

Foi so trocar esses dois bichinhos, remontar o quebra-cabeças e o seu F900 ficou novo de novo :o)


Mais um pra conta, mais um amigo feliz :o)

É isso ai pessoal, ate a proxima!
Gostam de ver posts assim todos os dias? Contribuam com o Tabajara Labs, e ajudem-me a trazer sempre conteudo de qualidade pra voces :oD
