Um pedação do Egito em terras brasilis - Al-Alamiah AX-350

Ola pessoal! Tabajara na area!

3 da manha, morrendo de sono, mas tava doido pra escrever esse artigo pra voces. Eu hoje ia falar sobre o quinzão dos correios, mas escrever sobre coisas boas me traz mais paz. Tao vao lá.

Hoje a nossa "Cobaia" é um micro Egipcio: O Al-Alamiah AX-350

(mas antes, vamos mendigar?)

O Tabajara Labs (e nao apenas o Tabajara) precisa da ajuda de voces. Recebi uma doação FANTASTICA de um apoiador, que está chegando de fora pelo correio. Ja está no Brasil, só que precisamos da misera quantia de 1200 reais pra pagar os impostos. É material de MSX e ferramental, que vao engrandecer pacas o blog. Alguem pode ajudar a gente a tirar os brinquedos das garras da receita? Voce pode contribuir pela minha conta (Caixa Economica), pelo Apoia-se, pelo paypal, ou ate mesmo receber o boletao da receita e pagar. Quem topa ajudar? Qualquer 10 reau faz diferença, ajudem o Tabajara a receber seus brinquedos :o)

E nao esqueçam da campanha do APOIA.SE:


Claro, tem tambem os anunciantes la em cima, clique nos banners dos anunciantes e conhecam seus produtos. Essa merrequinha dos clicks ajuda pacas a pagar as contas :o)  Agora pra nao perder 20 dolares a cada 100 dolares ganhos pelo site (ta dando uma media de 50 dolares/mes, voces estao muito fraquinhos nos cliques :( ) eu coloquei o limite de saque em 300 dolares. Ou seja, ja tem 100 la, voces vao ter que clicar ate atingir 300. Ajudem o Tabajara! :oD

Ok, ja mendinguei, agora vamos ao artigo...

Estava eu no ebay quando apareceu uma daquelas promoções malucas - AX350 começando a 0,99 dola + 30 dola de frete. Como eu sou bobo, dei um lance de 17 dolares e, olha so que azar, ganhei-o-o :o)


Como o vendedor - pra variar - nao mandava o micro pro Brasil, tive que deixa-lo la no meu shipito ate ter uma oportunidade de mandar descer. A oportunidade chegou esse mes, que tive que descer uns acessorios de uma ferramenta que comprei. Veio "de carona"

O AX350 é mais um micro da Yamaha feito em regime de OEM para a Al-Alamiah do Egito. Ja falamos de outros micros da linha AX aqui, o AX170, e o 230. Esse é o meu terceiro MSX egipcio. Sao maquinas MUITO resistentes, e com uma construçao impecavel - ate pelo fato de serem da Yamaha.

Nessa linha - ele parece um "Yamaha tipo 2" - nós temos tambem o AX200 e AX250, que sao computadores internamente bem semelhantes ao YIS503. Ja este AX350, é COMPLETAMENTE DIFERENTE, compartilhando com seus "brimos" apenas o gabinete, teclado e fonte.

 O YIS503/II e o AX350, só o gabinete, teclado e fonte que sao iguais!

Um detalhe curioso é que TODO AX350 que eu vi ate hoje, tem os grafismos apagados. Vejam que bonito um micro com os grafismos intactos


Bem diferente, ne? Mas e praticamente imposivel encontrar um nesse estado. Alias, o meu nao apenas veio com os grafismos apagados, como tambem veio bem arranhado. Vai saber o que esse bonitao ja passou la no Egito...

E olha, ele chegou funcionando :o) Mas obvio que antes de ligar eu dei aquela olhada ao redor, e percebi um bocado de OLEO vazando pelos furos.

OLEO!?

Poise, abri o bicho e me deparei com essas cenas


A area "limpa" na placa fui eu passando o dedao O_O


Eu coloquei os circulos vermelhos pra voces verem as GOTAS de oleo

Resumo: Nao tirei fotos mais detalhadas (de tao irritado que eu fiquei), mas parece que um usuario "esperto" meteu oleo em spray nos slots, e cagou o micro TODO de oleo.

O micro funcionava. Ate o drive funcionava. Mas poxa... :\

Ok, desmontar, lavar, upgradear, usar. O mantra Tabajara Fudeba :oD


Nosso  bonitao tai. A construcao é bem semelhante a outros "Yamaha tipo 2", com o floppy ocupando o lugar do 3o slot.


Floppy baunilhao de 720K. Pelo que vi, nao usa coreia, o que é muito bom!


Aqui o nosso amigo Froppio por dentro. Baunilha. Ate a cabeça estava limpa (!)


Placa mae...Tao vendo ali bem grande, YAMAHA?! :D
A sobreplaca trampolim acima do S1985 é onde fica toda a ROM do equipamento


Placa de saida de video. A qualidade e OTIMA em video composto. Mas a RBSC fez uma outra placa com uma qualidade ainda maior, usando o buraco da saida de RF pra um conector de S-Video. Ainda vou fazer umas placas dessas.

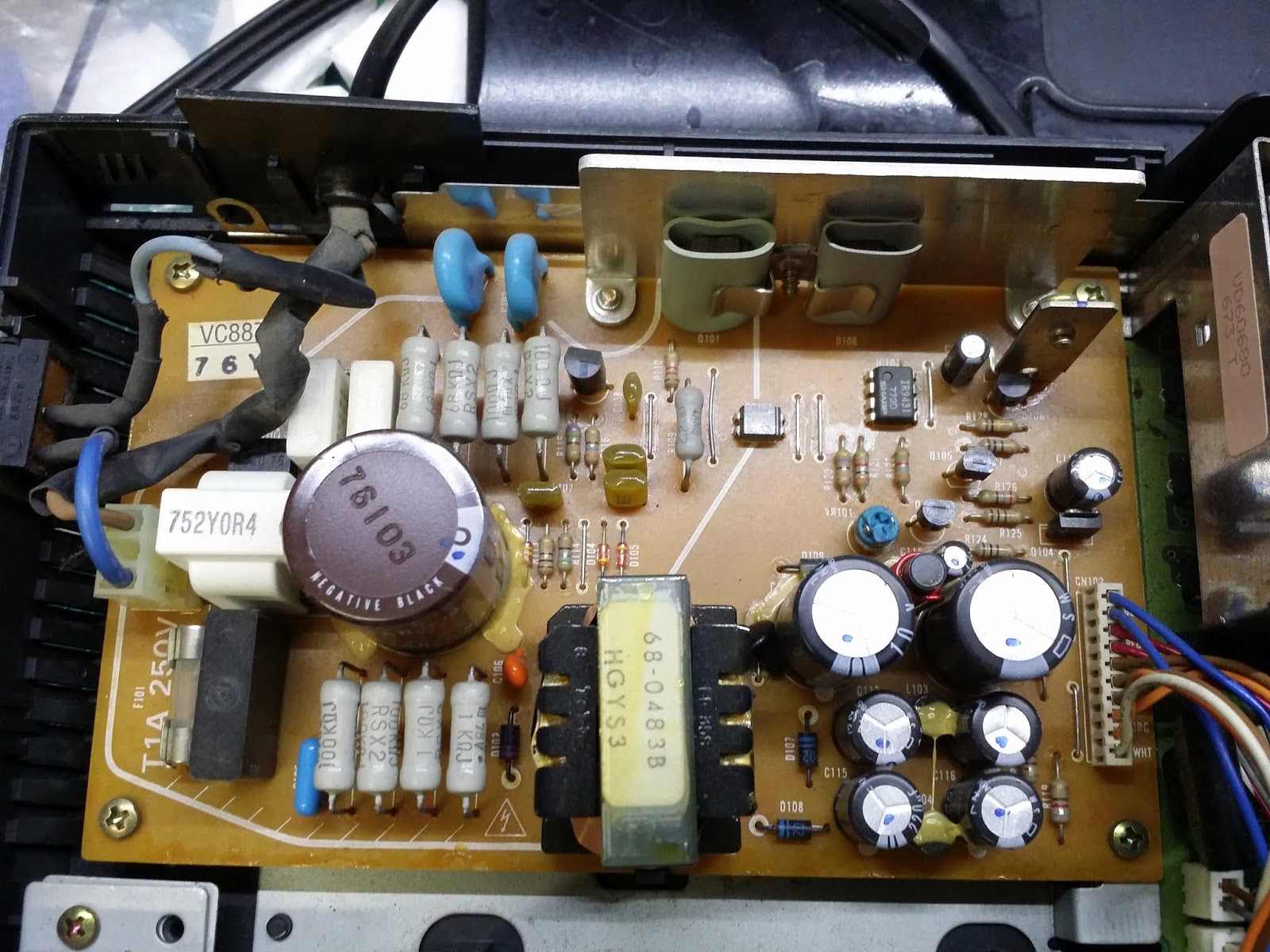

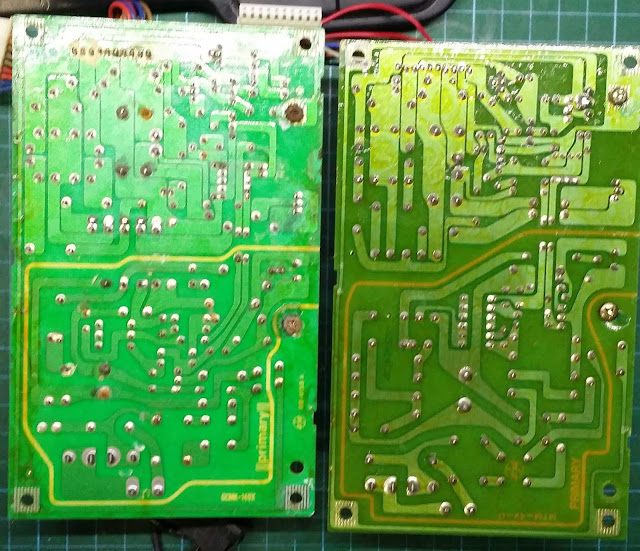

Fonte, praticamente igual a de todos os outros Yamahas dessa linha.



Ok, micro apresentado, vamos ao "dia de princeso" dele.

Primeiro eu desmontei todo o computador, segundo, BANHO!

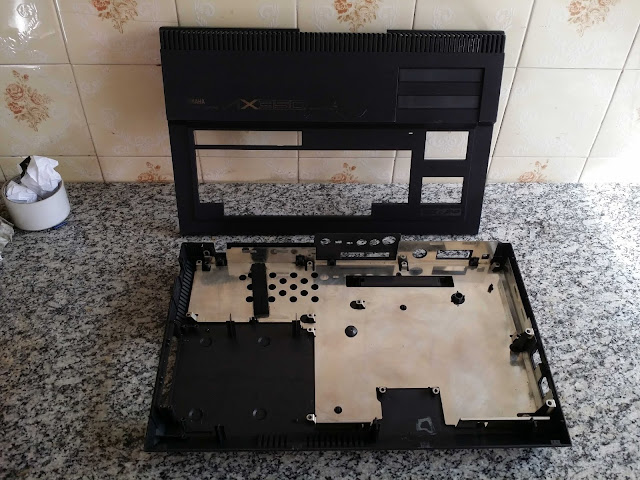

O primeiro a ser cuidadosamente lavado, foi o gabinete. Retirei a blindagem e os contatos/fios do local das pilhas, e meti agua com detergente, e muita escovinha. Secar (sempre) a sombra. É plastico, vai que deforma...


Depois, placa mae. Foi lavada com MUITO detergente e agua, pra tirar a craca de oleo


Uma area muito importante foi aqui dentro da "caixa" dos slots, porque é o local que estava mais enxarcado de oleo


2 dias de secagem ao sol, e ficou novinha em folha. Aproveitei pra dar um bom jato de ar nos cantinhos da placa pra ajudar a secar.


Placa nova de novo, doutô!


Os slots secos e livres de oleo


Mesma regiao da foto da sujismundicie la de cima. Olha a diferença! :D


Apos limpar a blindagem metalica com alcool e papel toalha, começamos a montar o bichinho


Tava tao sujo que agora da pra ver o grafismo :o)


Tudo voltando pro lugar...mas tive que tirar porque há uma sequencia de montagem, ja vamos falar nisso


Vai ficar bonitao :oD

Tudo lavado, vamos fazer uma pequena modificacao na placa?


Olha so...tem 4 memorias 4464 (128K)...E espaco pra mais 4 :o)

Sim, é só por as memorias e mudar esse jumper


Tao vendo ali no circulo vermelho? É só mudar o jumper de cima pra baixo. E colocar as 4464. Insta-256K! :D


Primeiro a gente tira a solda dos furinhos...tao vendo que ilhas MINUSCULAS?! Isso vai dar problema na hora de substituir os chips. Por isso, soquete SEMPRE. Eu avisei! :oD


Soquetes no lugar...mas nao vou colocar as memorias agora. Acabou meu estoque de 4464 O_O


Pra voces nao pastarem que nem eu, a ordem de montagem é:
  1. Placa mae
  2. modulo de saida de video
  3. Drive de disquete
  4. fonte
  5. bracket do disquete (a peça de metal a esquerda)
Ai encaixa tudo direitinho no lugar. O fio das baterias vai entre a blindagem e a placa mae.

PRONTO! SÓ FECHAR! :oD






Uma coisa curiosa desse micro, é essa teclinha fofa


Essa "florzinha". Nao, nao sei pra que serve


Ufa! Acabou! Micro novo de novo :o)

Duas dicas que eu acho MUITO importantes:
  • Por causa do firmware arabe, a SD/Mapper so funciona se voce manter CTRL pressionada no boot. Se nao mantiver, a SD/Mapper vai entrar, mas nao vai encontrar o cartao de memoria no slot (!)
  • Muito cuidado com a fita de teclado. A fita desse modelo é diferente dos outros MSX, ela e feita de plastico e metal, mas um metal grosso que desgruda com facilidade. Se desgrudar, um dos defeitos "normais" é o cursor ficar passeando pela tela. Encaixe a fita de teclado com cuidado, antes conferindo se os "dentes" estao todos no lugar, vide foto abaixo

 Vejam que um dentinho está dobrado pra cima. Com um estilete, CUIDADOSAMENTE mova o metalzinho dobrado de volta pro lugar.

Ate a proxima, pessoal!
