Xi, o compaq deu ruim! (Como reparar um teclado capacitivo, incluindo o CP500 "pequeno")

Ola pessoal, Tabajara na area!

Uns anos atras, vendi um computador Compaq Portable para um cliente


Bonitim, ne? Ate me arrependo de ter vendido =) #SQN

Entao...o cliente comprou, pagou e...quando foi levar...o teclado nao funcionava.

:o(

Abri o teclado pra ver, e percebi que TODAS as teclas estavam com a espuminha deteriorada.

Esse teclado é um teclado CAPACITIVO, ou seja, nao ha contato eletrico pra "fechar contato". O processador detecta uma variacao de capacitancia em um circuito RC e com isso determina que a tecla foi pressionada.


Essas sao as espuminhas. A face virada pra cima era pra ser reflexiva, tipo papel aluminio, mas NAO CONDUTIVO. Com o tempo, esse revestimento gasta, a espuma deteriora, e o teclado para :'(

A placa do teclado, parece ate que realmente precisa de contato eletrico pra "digitar" a tecla


E na parte movel das teclas, as espuminhas ficam assim:



Mas pra tudo eu tenho solucao, menos pra morte

Primeiro recomendo a voces ver esse tutorial
https://hackaday.io/project/7640-repairing-a-broken-compaq-portable-keyboard
(inclusive algumas fotos eu tirei de la, entao fica o aviso do credito as fotos :) )

Eu fiz exatamente a mesma coisa com componentes nacionais.

Primeiro, eu medi a espessura dos disquinhos...Da aproximadamente 4.5 a 5 milimetros


Depois fui correr atras de um material adequado pra esses disquinhos. Tem uma manta de isolacao termica que é espuma no meio e mylar aluminizado nas bordas


O troço infelizmente vem em rolos enormes, de metro-e-meio de largura. É vendido pelo metro


Voce vai precisar tambem de um furador de couro (!) de 11mm de diametro


Voce vai fazer os disquinhos furando a manta com esse furador, e eles saem por essa abertura oval em cima


Pra fazer isso voce vai precisar dessas ferramentas:


Basta voce ir batendo com o martelo no furador, com uma placa de madeira por baixo...e os disquinhos vao sendo cortados =D

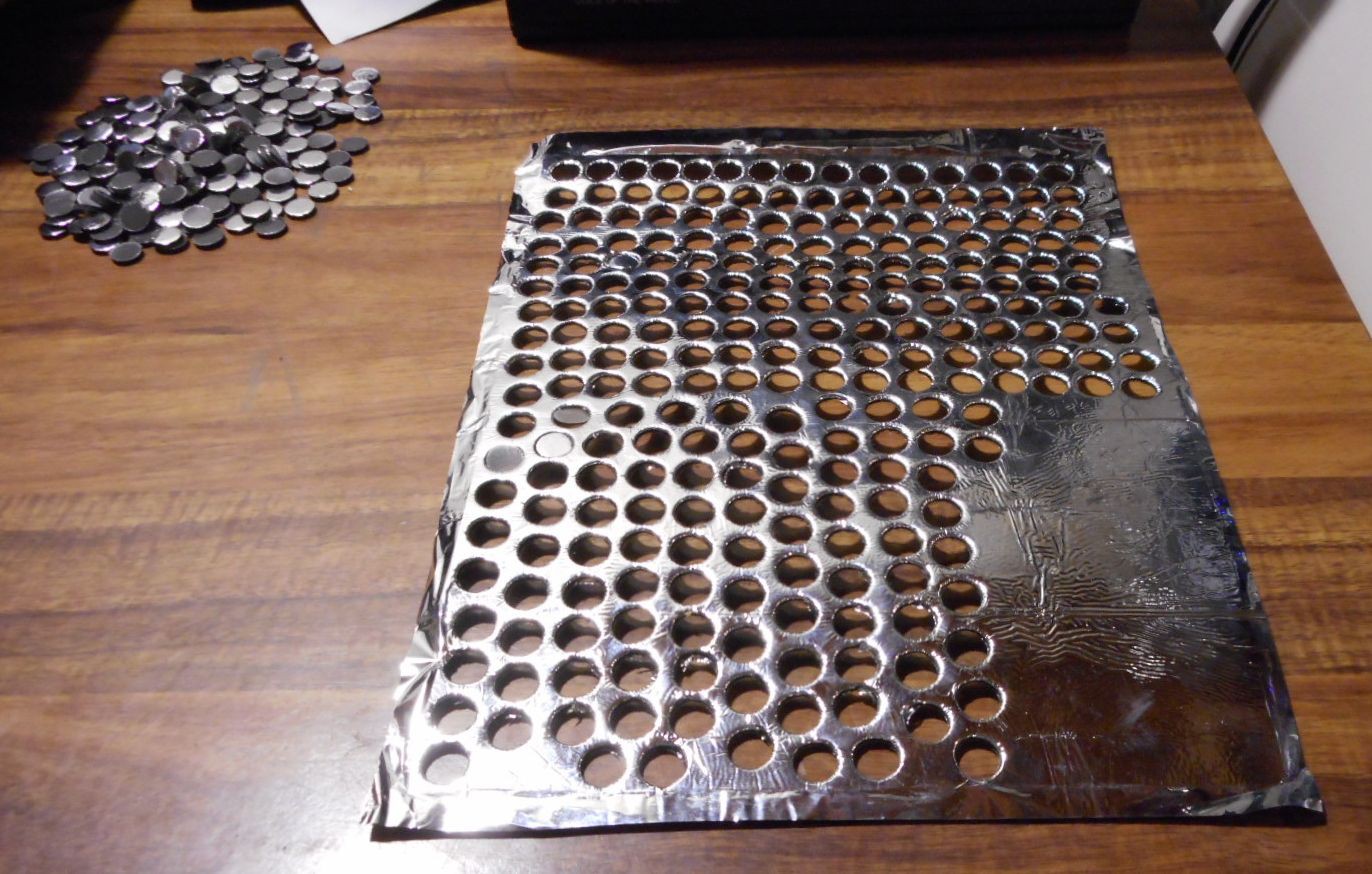

Ai voce vai fazer disquinhos assim:


E vai encher uma caixinha deles assim:


Depois e so arrancar com uma pinça ou alicate os disquinhos originais, e colar esses ai com uma gota de super bonder :oD

É chato pra caramba de fazer, da trabalho e esforço. Mas pelo menos voce salva seu teclado

Quem quiser, vendo por 100 reais o saquinho com 100 discos, frete incluido :)

E por favor, nao esquecam de clicar nos anunciantes ai em cima, e compartilhar nas suas redes sociais

Um abraco galera, e ate a proxima! =D
