Ola pessoal, Tabajara na area =D
Tem umas plaquinhas que eu fabrico pra Apple II...Uma delas é a Appli-Clone criada pelo Alex Feed
Essa placa usa um 74HC00, 2 portas pra fazer um oscilador com cristal/ressonador e uma porta pro sinal MEM_TOP
Incrivelmente, nao é todo 74HC00 que funciona. Eu sempre usei os da Texas, e funcionavam bem. Ate que eu comprei um lote de HC00 e...Nao funcionou. Nenhuma placa funcionou.
Depois de revirar a placa toda, comecei a caçar pelo em ovo. E achei uma coisa curiosa
Vamos ver os sinais de clock...
Este é o sinal do 74HC00 Texas que *FUNCIONA*. Veja que tem um pouquinho de ringing apos a subida, e depois ele estabiliza. Funciona 100%.
Ja este é o sinal do 74HC00 TAMBEM DA TEXAS e que NAO FUNCIONA. Vejam que tanto o nivel 0 como o nivel 1 é uma senoide. O Z80 embiruta e **NAO FUNCIONA**. Mesmo sendo um 74HC00 Texas, mas de outra "fornada". Será falsificado? Comprados na mesma loja de eletronica em SP.
Tem coisas que sao tao simples, que a gente nem olha. Essa ai levou um tempao pra descobrir, pq foi a ULTIMA coisa que eu vi :\

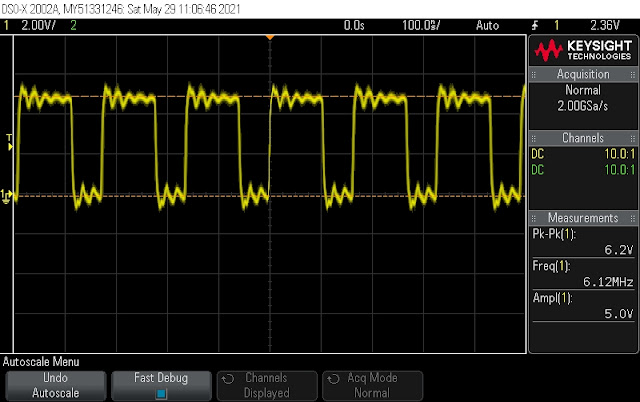

Bonus: O mesmo sinal saindo de um 74HCT00 que - teoricamente - era pra ter saida nivel TTL
Nao me perguntem o que raios essa senoide ta fazendo ai. Foi medido na saida do circuito.
E isso ai, ate a proxima pessoal! =D
5 comentários:
A segunda imagem tem um Duty Cycle longo, acho que os 2 últimos são piratas.
Grande Tabajara. A 1 imagem está perfeita, mas a segunda tem um Duty Cycle mais longo, e a terceira deve ser outro pirata.
2, 6 e 86MHz, vc fez 3 medidas em diferentes frequências.
Salve Alexandre. Se, em vez de ligar ambas as entradas juntas, você ligar uma das entradas no Vcc, isso faz alguma diferença?
Parabéns Alexandre, curto muito o seu blog, tenho algumas coisas como, manuais de rádios e outras relíquias, que estava me cortando o coração em ter que me desfazer, desses materiais cultivado pelo tempo, que bom que DEUS, nós permitir, ter uma pessoa como você, vou separar as coisas e compartilhar com ti,vamos batendo um papo com o tempo.
