Ola pessoal, PU2SEX Tabajara na area =D
Nao, esse blog nao virou blog de radioamadorismo. Mas radioamadorismo é meu hobby, e eu gosto de montar coisas. Pra quem nao sabe, qualquer ferramentinha ou acessorio pra RF é caro, entao eu aproveito pra esfriar um pouco a cuca. Esses dias tem sido dificeis, e janeiro, junto de dezembro, sao SEMPRE meses dificeis.
Mas vamos falar de coisas boas!
Entao...Pra fazer par com meu analisador de espectro, eu precisava comprar um atenuador, de -20 a -40 dB.
So que...nao da ne? Isso ai custa la fora uns 600 contos. Aqui no BR é 3K. Nao da, nao rola, to sem grana, RF é minha brincadeira e nao minha profissao.
Isso ai por dentro é basicamente meia duzia de resistores com dois conectores. O resistor principal é um resistor especial de oxido de berilio, feito especifico pra RF
Esse resistorzinho custa 20, 30 contos aqui no ML. O resto é mais barato ainda, 4 resistores de 10 centavos cada.
Basicamente voce liga esse resistor ai pra "absorver" a energia de RF do emissor. E junto voce coloca esse circuitinho aqui
Isso é um "power tap" ou "atenuador", Voce tem 3 resistores de 820R em serie, ligados a um conector (o BNC) e um resistor de 50R do conector ao GND. Isso ai te da -40dB de atenuacao.
Ah, o que é -40dB e por que esse troço?
Bem, meu analisador de espectro, ja apareceu aqui no blog, é um E8285A. Voce so pode "enfiar" nele 2,5W, que sao aproximadamente -34dBm
Na entrada de antena e na porta duplex out é pior ainda. 60mW (aprox. -18dBm)
Se eu usar um atenuador de -40dB eu posso enfiar ate 25 kilowatts (!!!) nessa porta onde so entra 2,5W
Claro, nao vou fazer isso, so quero 100W. Mas nao tem problema em atenuar demais o sinal, o aparelho é suficientemente sensivel pra ler este sinal.
Entao, eu fiz minha carga/atenuador assim:
Peguei uma caixinha de aluminio de 7 miaus na Sta Ifigenia, um dissipador de processador (Pentium 4?) e juntei um ao outro, com pasta termica.
Para colocar parafusos entre as frestas do dissipador, usei parafusos com a cabeça limada na dremel
4 furos na caixinha, 2 parafusos prendem a caixa, outros dois prendem a caixa e o resistor. Com um pouco de pasta termica, espero uma transferencia termica pelo menos decente entre resistor e dissipador
Nao tem "muita coisa" ai. Basicamente é um conector de cada lado, o conector de entrada de RF fica na esquerda, o de saida de RF a -40dB a esquerda. O sinal vai pro resistor de carga de 50R ali embaixo, a pastilha presa com 2 parafusos. E dela, sai 3 resistores ate o conector de saida a esquerda, com um resistor do vivo do conector a esquerda pra terra.
O resultado?
Bonitinho ficou =) O conector maior é tipo N, entrada de RF. O de saida é SMA, saida de -40dBm

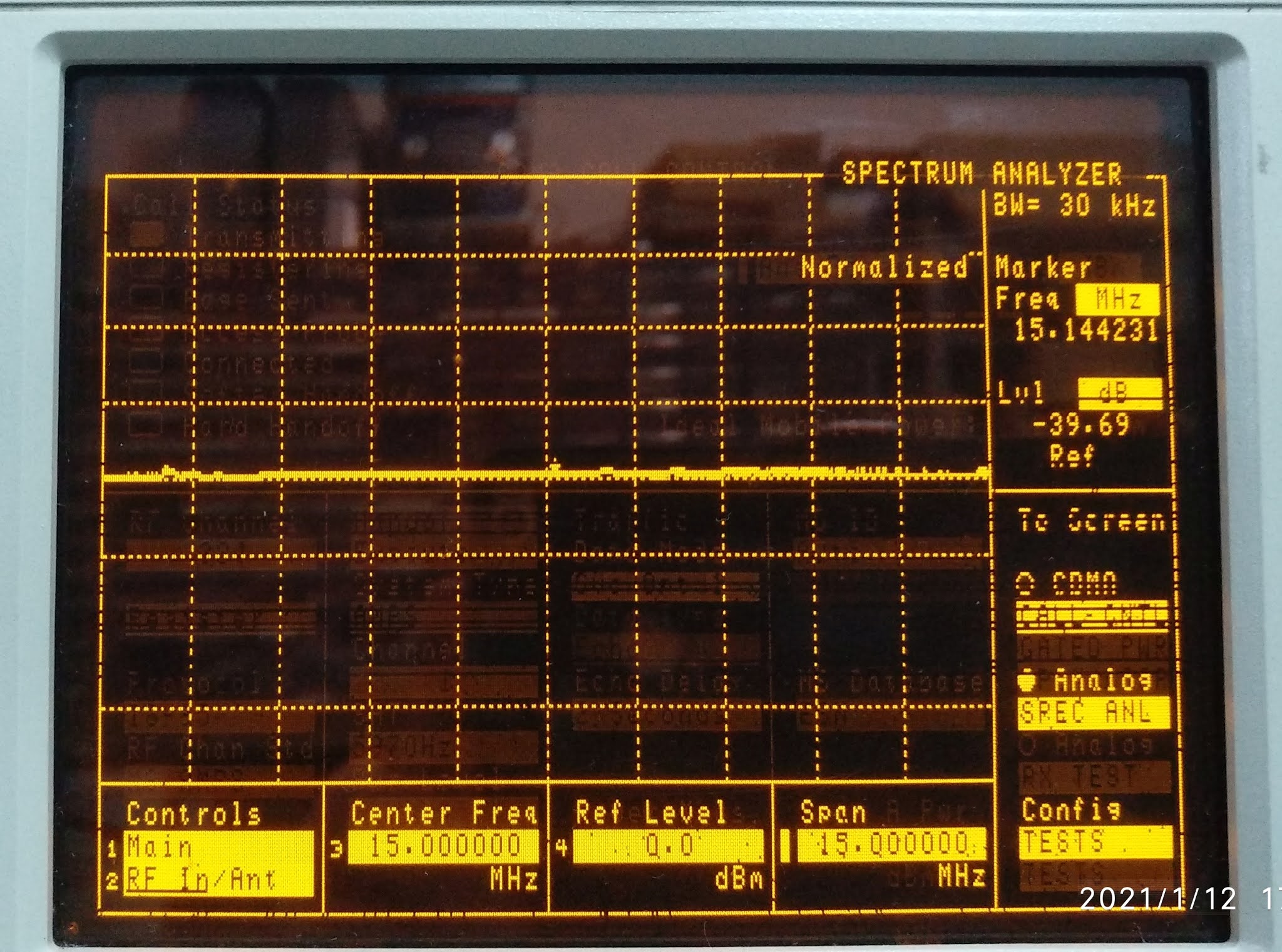

O quao bom ficou? Vamos la:
Ta suficientemente bom, ne? Agora posso usar minha nova ferramenta com segurança
Ate a proxima, pessoal! 73 de PU2SEX =D
