Conversao da fonte HP6267B para 127V

Ola pessoal, Tabajara na area =)

Primeiro, vamos dar as boas vindas a nova moradora do Tabajara Labs, a Cianoacrigata =)

Por que cianoacrigata? Porque esse troço NAO DESGRUDA! =D Nao importa onde eu vá ou onde eu esteja, essa coisinha fofa estará grudadinha comigo =)

Ta sendo osso cuidar dessa vidinha, minha vida virou de cabeça pra baixo de ontem pra hoje quando essa bichana apareceu. Mas ok, mais um desafio, vou encarar de frente =)  Nao tenho mais experiencia em criacao de gatos :(

Pra esfriar a cabeça, vamos escrever um post =)

Hoje vamos falar dessa fonte maravilhosa aqui

Essa é uma HP6267B. É uma fonte bacanerrima da HP, ate 40 volts, 10 amperes. Na realidade vai um pouquinho alem, ela consegue dar 50 volts x 12 amperes. Mas ai ja e forcaçao.

Comprei esta fonte por miseros 300 reais (foi o equipamento que fui buscar no post anterior, o da confusao do pedagio) e sabia que teria problemas. Afinal, ferrramenta cara, por preço baixo, significa POBREMA. Mas ok, vamos la, vamos identificar o que há a fazer...

Esta fonte era da INFRAERO, foi vendida a um sucateiro e dai passada pra mim. Tava bem sujinha e configurada pra 220V. Como nao tenho 220V aqui no laboratorio, antes de tudo fui converte-la pra 127V e depois achar o que estava errado. O sintoma é que ela nao subia a tensao, ou subia muito aos poucos e, colocando carga, a tensao arriava.

O manual explica como faz a conversao - de 127 pra 220V pq as fontes sao fabricadas em 127V e convertidas pra 220V (dentro do esquema HP de "opcoes"). E nao é muito claro. Eu debrulhei o processo e simplifiquei pra voces =) Entao vou publicar aqui, vai que alguem precisa.

NOTA: Esta fonte tem varios "modelos irmaos" e o manual de serviço e o mesmo. Esse procedimento pode servir pras outras, mas eu estou publicando especificamente o procedimento da 6267B.

Primeiro aquela limpeza, pq mexer em equipamento sujo é algo bem desagradavel

Mesmo com todo cuidado, tinha que dar uma arranhadinha :(

A conversao de tensao se baseia em 3 pontos:

• Mudança dos jumpers do circuito de entrada, onde fica o pre-regulador
• Mudança do tap do transformador principal
• Mudança do tap do transformador de bia

Mole pra nos!

1 - Mudança dos jumpers do Pre-Regulador

O "pre-regulador" é uma especie de "dimmer" na entrada do transformador. A tensao de saida é proporcional a tensao de entrada (pra simplificar), entao se colocarmos um variador de tensao na entrada, variamos a tensao na saida e com isso temos menos tensao nos transistores reguladores, minimizando a perda em calor

O manual fala pra ABRIR J3 e FECHAR J1, J2 e J4

Primeiro viramos a fonte de cabeça pra baixo e retiramos os 4 parafusos que prendem a capa de aluminio anodizado vermelha que protege o pre-regulador. E limpamos a area

Depois fechamos os jumpers correspondentes

E com isso, recolocamos a capa vermelha que, na pressa, infelizmente eu nao fotugrafei...A capa e muito bonita mas desculpem, a fonte ja esta no lugar, pesa 20 quilos, fico devendo a foto.

2 - Mudança do tap do transformador principal

O transformador dessa fonte é ENORME

Minha mao e bem grande, olha o tamanho da minha mao comparada com o trafo O_o

A mudança aqui é bem simples. basta olhar a foto. Inclusive tem escrito no papelzinho do transformador como sao os enrolamentos

A foto ficou pequena?
ENHANCE!

Nao tem como errar. Em 230 volts, os enrolamentos estavam em serie. Em 116V eles ficam em paralelo.

3 - Mudança do tap do transformador de Bias

Esse é igualzinho o trafo principal. Voce corta o fio do meio e liga os enrolamentos em paralelo

ENHANCE de novo, a missao!

Alias, esse aluminio anodizado vermelho bonitao ai, é parte do pre-regulador e ESTA LIGADO NO PRIMARIO DO TRANSFORMADOR e isolado da carcaça. Se meter o dedao ai, o choque é doloroso. Been there...

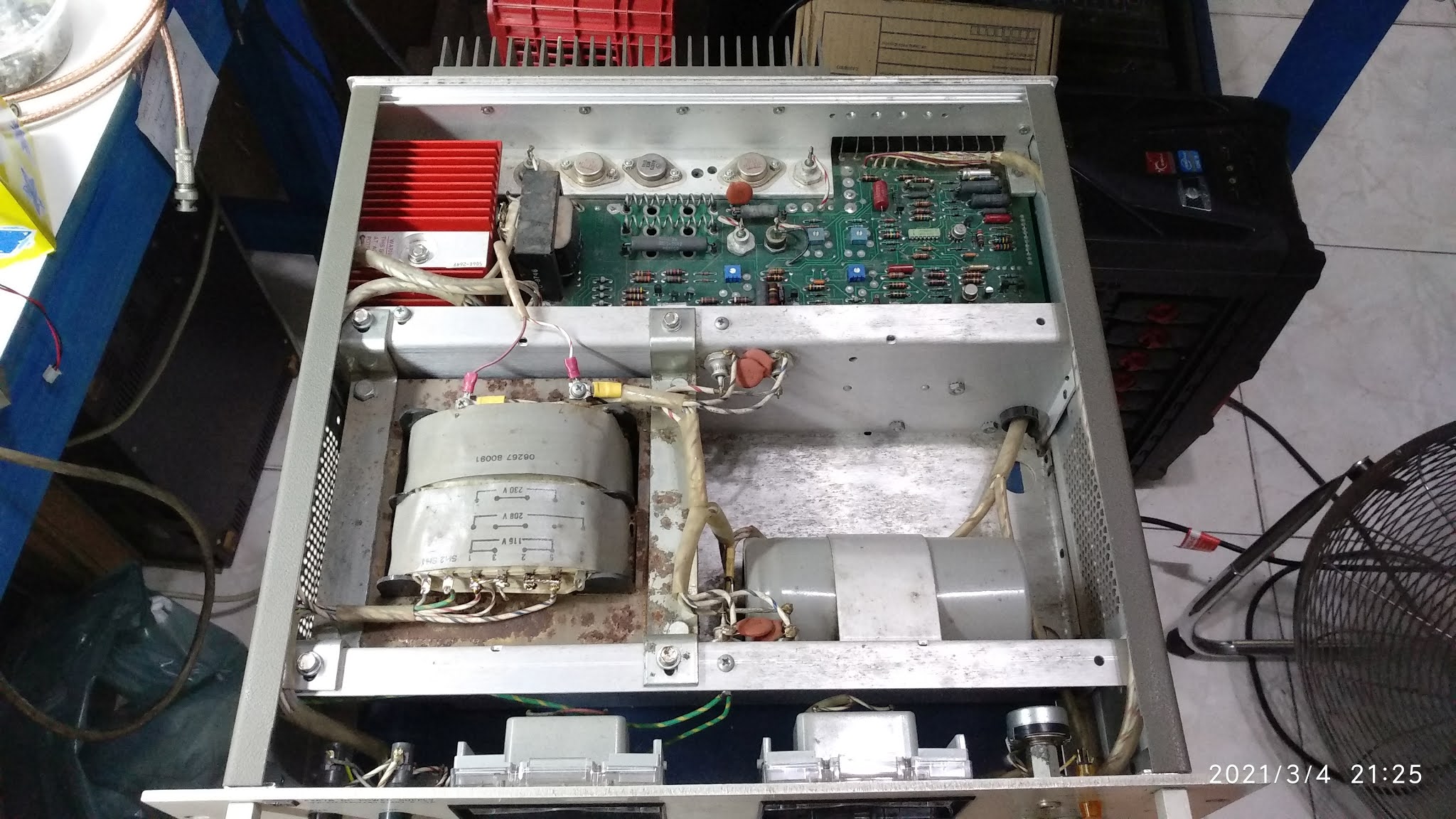

Alias, a vista de cima da fonte e essa aqui...olha que bem organizado

Uma coisa curiosa e que esta fonte tem miseros QUARENTA E QUATRO anos de idade. Serio. Foi fabricada em 76. É 2 anos mais nova que eu =) Custava na epoca coisa de 1600 dolares, o que hoje seria aproximadamente 7500 dolares com a correcao monetaria da moeda americana. Ou seja, uma fonte de mais de 50 mil reais! O_O

Bem, fonte convertida, agora vamos caçar o defeito: Nao tinha.

Poise, nao tinha. O defeito era que alguem tinha xuxado o potenciometro de "overvoltage" e a lampada piloto que acende quando voce passa da voltagem setada esta'(va) queimada. Entao a fonte nao partia.

Agora a fonte ta sussa, funcionando perfeitamente

Na carga fantasma (que no meu caso é bastante limitada) ta redondinha

Fonte pronta, convertida e instalada em seu lugar definitivo

E isso ai pessoal, ate a proxima!
